F150

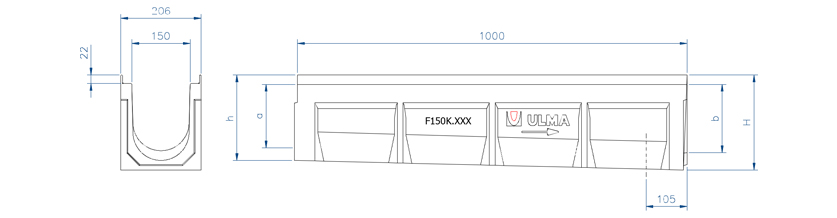

ULMA motako Hormigoi Polimerozko kanala, F150K modeloa, kanpo zabalera 206mm eta barne zabalera 150mm dituena, 145mm eta 370mm arteko kanpo altuerekin eskuragarri eta %2,5eko malda erantsia edo ur-jauzi erako malda izateko aukerarekin, euri-urak biltzekoa, 1 ML luzerako moduluetan, alboetako babeserako altzairu galbanizatuzko profilekin eta ML bakoitzeko 8 puntuko segurtasun finkapenarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| F150K01M | 14.13 | DWG | ||||||||||
| F150K02 | 28.35 | DWG | ||||||||||
| F150K03 | 30.44 | DWG | ||||||||||
| F150K04 | 32.53 | DWG | ||||||||||
| F150K00R | 1000mm | 220mm | 206mm | 150mm | 160mm | - | 230.0 | 45.0 | 29.47 | 11.5 | DWG | |
| F150K05 | 34.62 | DWG | ||||||||||
| F150K06 | 36.71 | DWG | ||||||||||
| F150K10R | 1000mm | 270mm | 206mm | 150mm | 160mm | - | 305.0 | 36.0 | 33.45 | 17.8 | DWG | |
| F150K07 | 38.8 | DWG | ||||||||||
| F150K08 | 40.89 | DWG | ||||||||||
| F150K20R | 1000mm | 320mm | 206mm | 150mm | 160mm | 160mm | 375.0 | 27.0 | 41.52 | 24.9 | DWG | |
| F150K09 | 42.98 | DWG | ||||||||||
| F150K10 | 45.07 | DWG | ||||||||||
| F150K30R | 1000mm | 370mm | 206mm | 150mm | 160mm | - | 457.0 | 27.0 | 43.94 | 33.2 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | D-400 | FNX150FTDM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbiodun antitakoia | D-400 | FNHX150FTDM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | E-600 | FNX150FTEM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | F-900 | FNX150FTFM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbiodun antitakoia | F-900 | FNHX150FTFM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Itsua | F-900 | FC150FTFM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtu erdoilgaitza | Nerbioduna | D-400 | FIN150FTDM | 8 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AF150S+A150I+A150B kutxetaren planoa | DWG | |
| AF150S+A150B kutxetaren planoa | DWG | |
| AF150 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Zintarriaren aldamenean | DWG | |
