F400

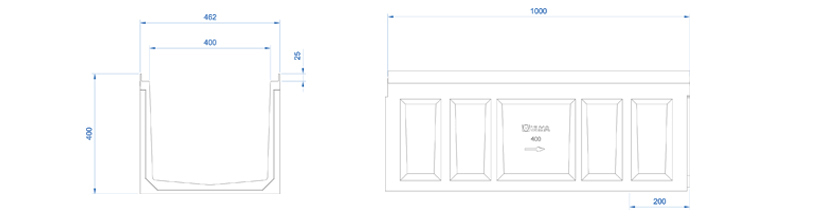

ULMA motako Hormigoi Polimerozko kanala, F400K modeloa, kanpo zabalera 462mm, barne zabalera 400mm eta kanpo zabalera 400mm dituena, euri-urak biltzekoa, 1 ML luzerako moduluetan, alboetako babeserako altzairu galbanizatuzko profilekin eta ML bakoitzeko 8 puntuko segurtasun finkapenarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| F400K00R | 1000mm | 400mm | 462mm | 400mm | 315mm | - | 1312 | 9 | 85.69 | 100 | DWG | |
| F400K40R | 1000mm | 700mm | 494mm | 400mm | 315mm | - | 2490 | 4 | 129.16 | 280.5 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | D-400 | FNX400FTDM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | F-900 | FNX400FTFM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Itsua | D-400 | FC400FTDM | 8 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AF400 kutxetaren planoa | DWG | |
| AF400S+A400B kutxetaren planoa | DWG | |
| F400K40RS+A400B kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian zirkulazioarekiko zeharkako norabidean | DWG | |
