U300K

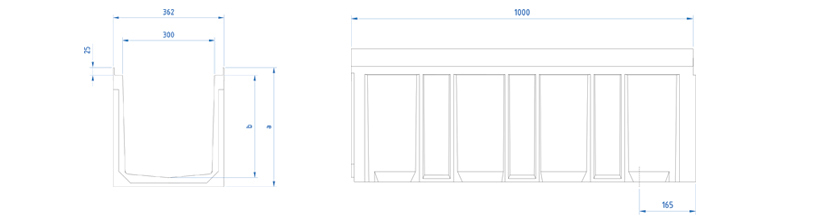

ULMA motako Hormigoi Polimerozko kanala, U300K modeloa, kanpo zabalera 360mm eta barne zabalera 300mm dituena, 390mm eta 490mm arteko kanpo altuerekin eskuragarri; euri-urak biltzekoa, 1 ML luzerako moduluetan, alboetako babeserako altzairu galbanizatuzko profilekin, segurtasun atakarekin eta dagokion torlojuteriarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| U300K00R | 1000mm | 390mm | 360mm | 300mm | 200 | - | 975 | 15 | 61.78 | 75.9 | DWG | |
| U300K10R | 1000mm | 440mm | 360mm | 300mm | 200 | - | 1110 | 10 | 70.21 | 94.2 | DWG | |
| U300K20R | 1000mm | 490mm | 360mm | 300mm | 200 | - | 1250 | 10 | 75.73 | 113.9 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | C-250 | FNX300KCCM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatua | B-125 | GEX300KCB | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AK300 kutxetaren planoa | DWG | |
| AK300S+A300I+A300B kutxetaren planoa | DWG | |
| AK300S+A300B kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Zintarriaren aldamenean | DWG | |
