Montserrat Sanctuaire avec grille à fente
4

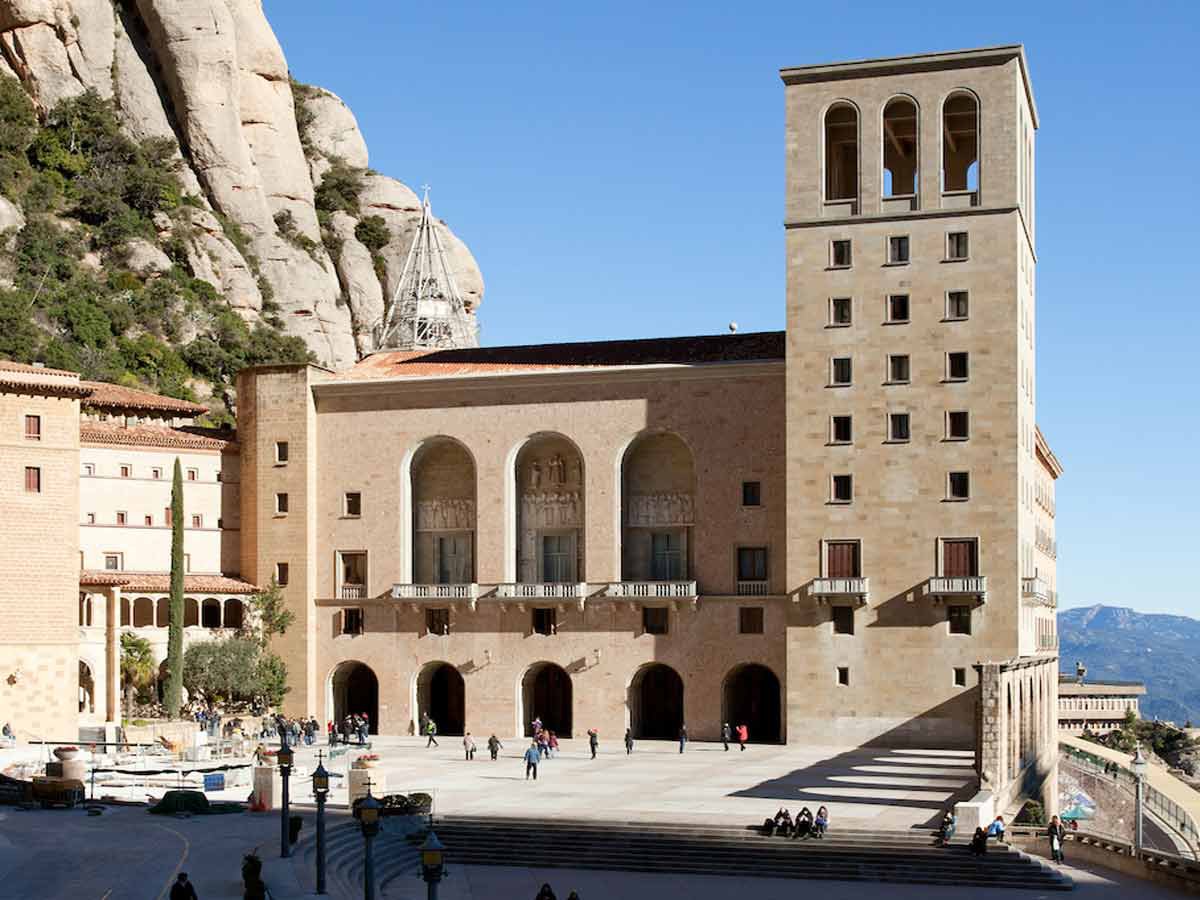

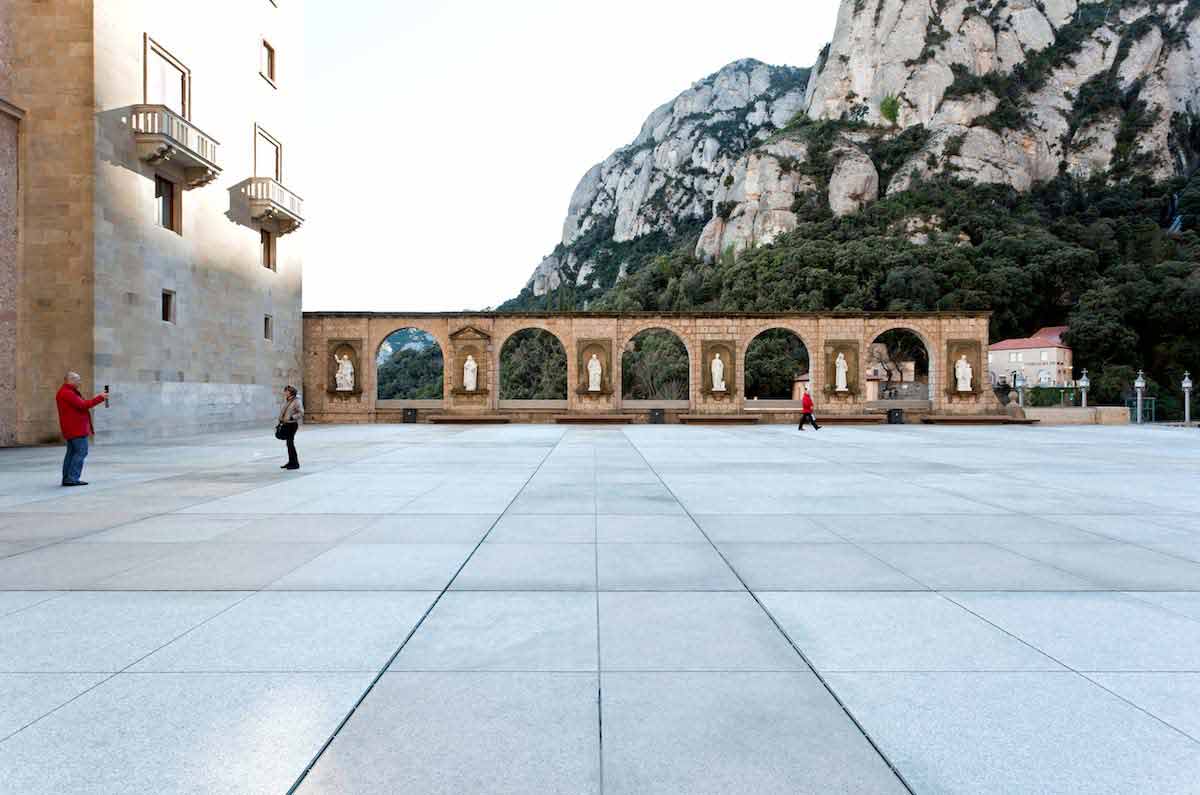

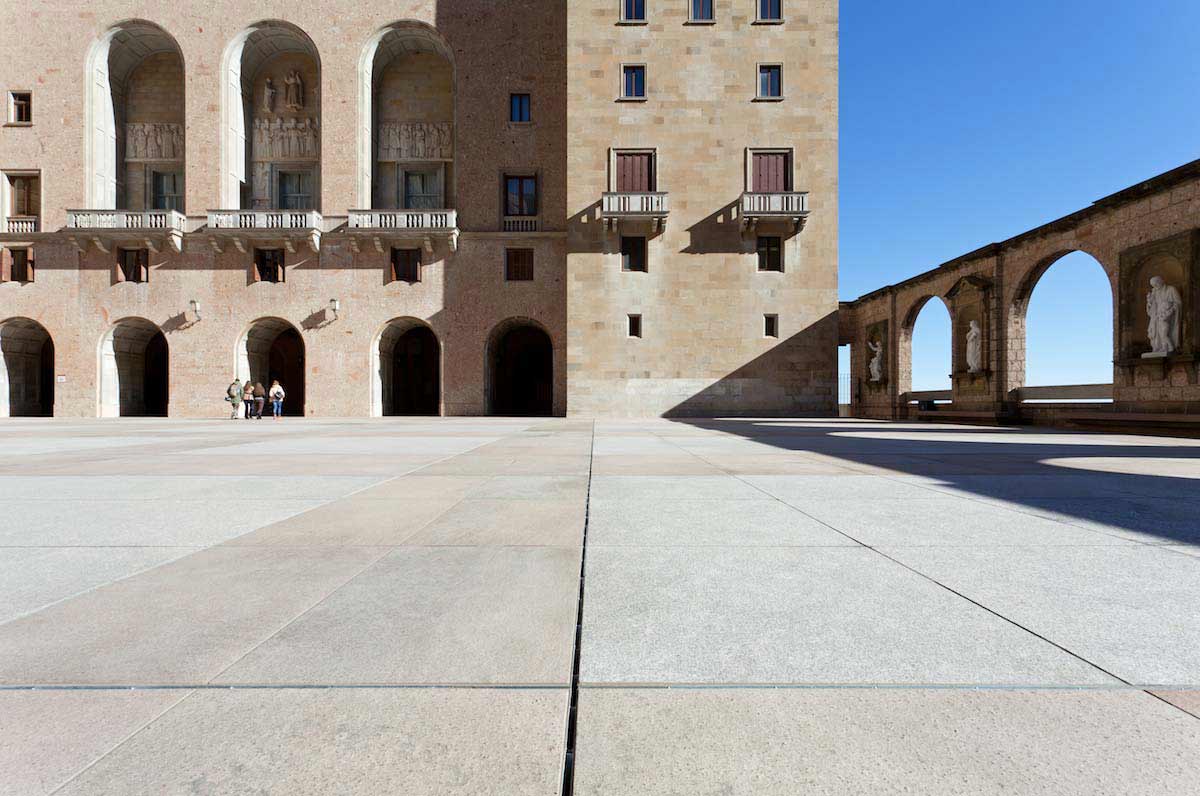

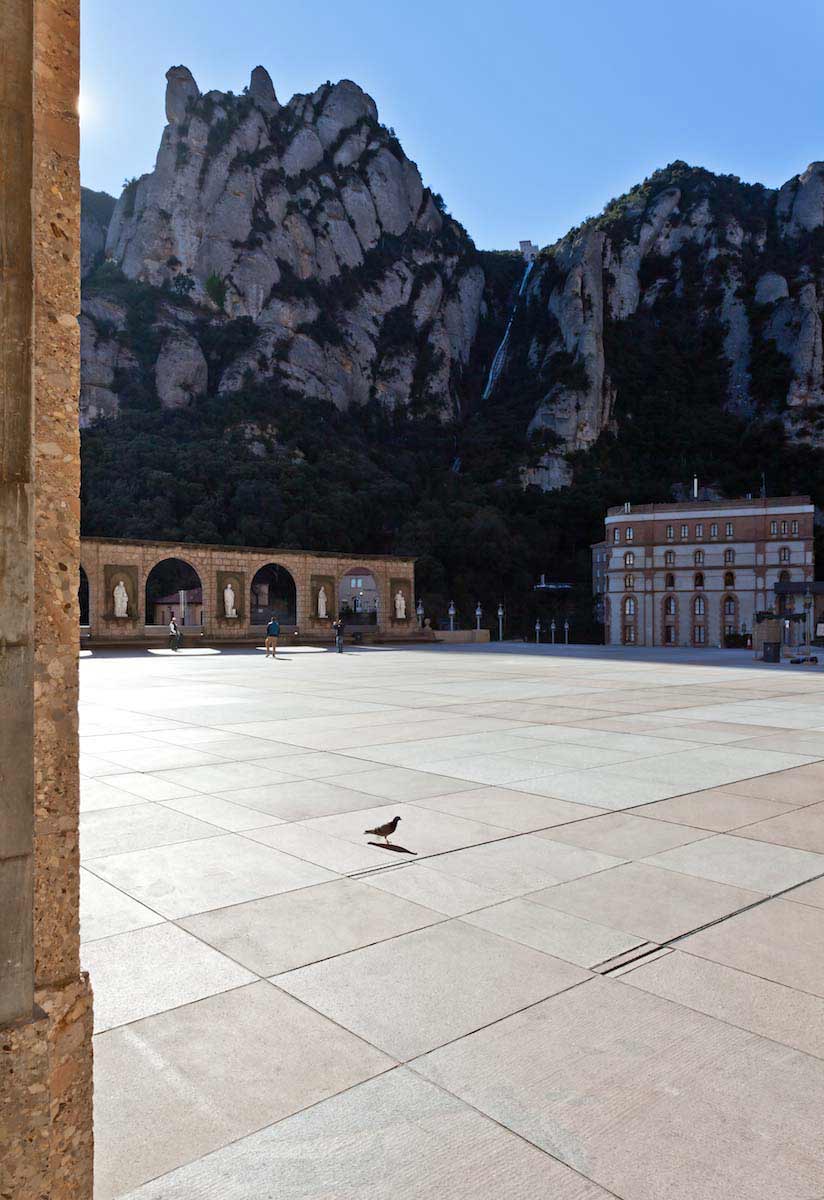

ULMA a développé une solution spéciale de drainage pour le remodelage du parvis de l’emblématique Sanctuaire de Montserrat, dans la commune barcelonaise de Monistrol de Montserrat. Il s’agit de trois places à différents niveaux, communiquant entre elles et servant d’antichambre à la Basilique.

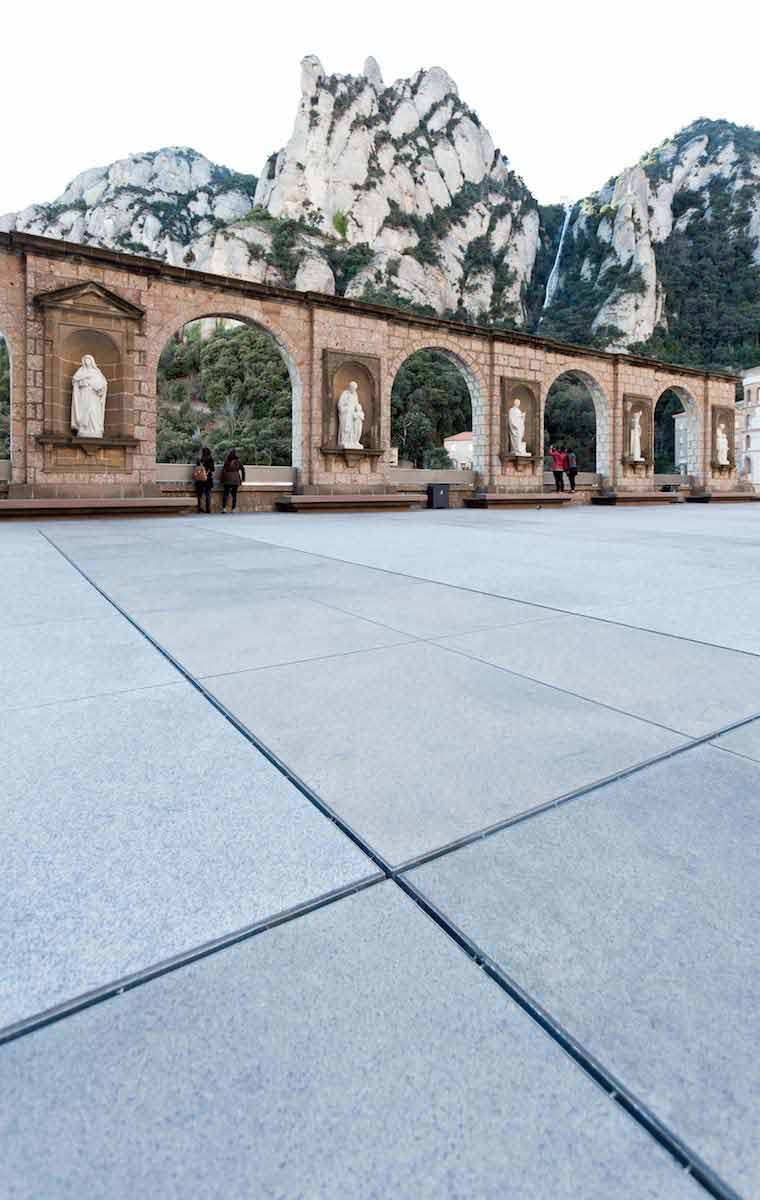

Le projet se composait de plusieurs lignes de caniveaux de drainage U100.10R avec une couverture à fente GR100UOC disposées perpendiculairement entre elles en forme de réseau. Le problème qui se présentait était celui des nœuds, où avait lieu la rencontre entre tronçons, un travail difficile à exécuter sur le chantier. Le souci, aussi bien de la direction du chantier que du constructeur, était de résoudre cette “rencontre” d’une forme techniquement adéquate, en évitant autant que possible la manipulation in situ des caniveaux et des couvertures à fente.
Grille à fente, esthétique et fonctionnalité

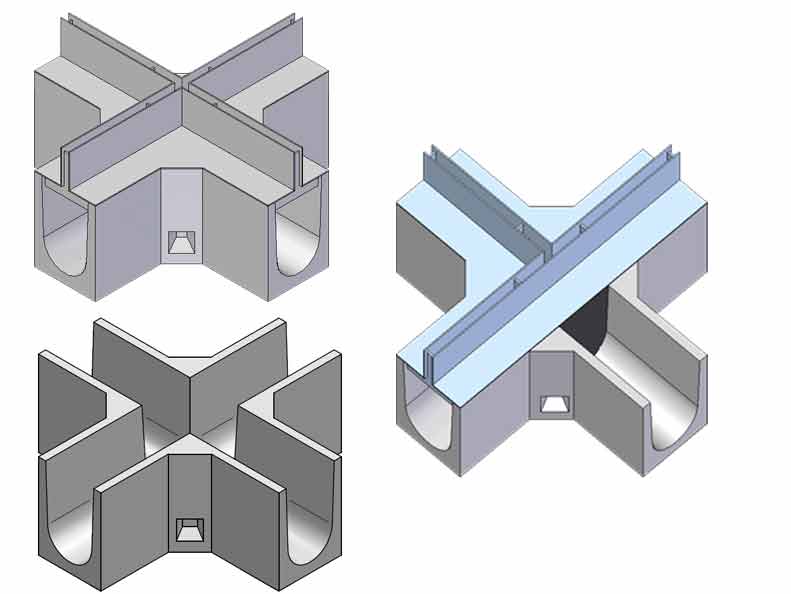

Alors, le département technique d’ULMA, après avoir étudié le projet, a proposé au client une pièce spéciale en forme de croix pour le caniveau et une autre pour la couverture à fente, de façon à pouvoir les assembler aux caniveaux U100.10R et offrir ainsi une solution plus performante du point de vue hydraulique, avec un assemblage approprié des pièces, tout en améliorant la finition et en simplifiant le chantier en termes de coûts et de délai d’exécution.
Le projet se composait de plusieurs lignes de caniveaux de drainage U100.10R avec une couverture à fente GR100UOC disposées perpendiculairement entre elles en forme de réseau. Le problème qui se présentait était celui des nœuds, où avait lieu la rencontre entre tronçons, un travail difficile à exécuter sur le chantier. Le souci, aussi bien de la direction du chantier que du constructeur, était de résoudre cette “rencontre” d’une forme techniquement adéquate, en évitant autant que possible la manipulation in situ des caniveaux et des couvertures à fente.
Grille à fente, esthétique et fonctionnalité
Alors, le département technique d’ULMA, après avoir étudié le projet, a proposé au client une pièce spéciale en forme de croix pour le caniveau et une autre pour la couverture à fente, de façon à pouvoir les assembler aux caniveaux U100.10R et offrir ainsi une solution plus performante du point de vue hydraulique, avec un assemblage approprié des pièces, tout en améliorant la finition et en simplifiant le chantier en termes de coûts et de délai d’exécution.

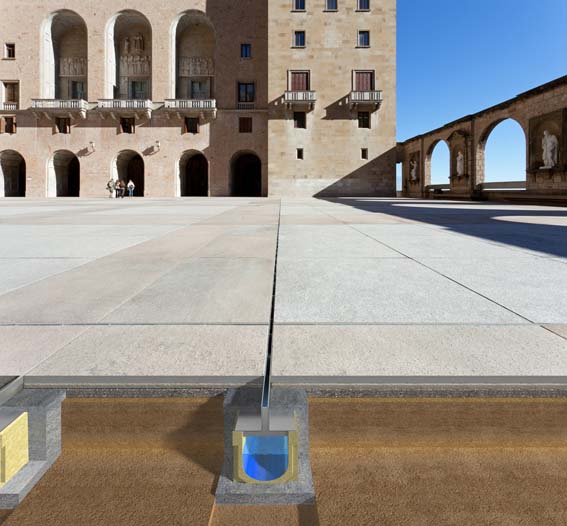

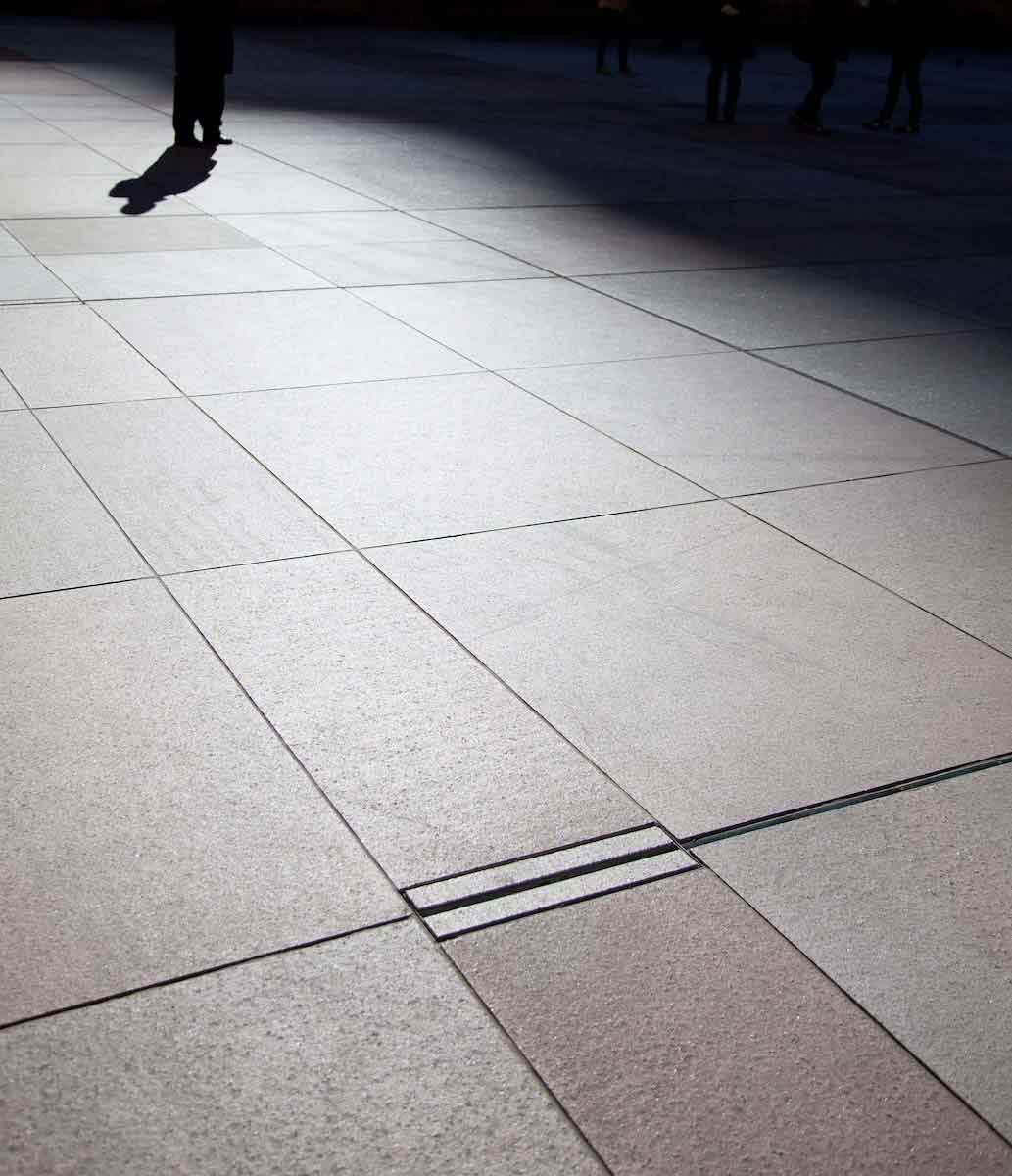

Avec la forme d’un “T” inversé, la couverture à fente se fait remarquer par son aspect esthétique, constituant un système qui s’intègre parfaitement au sol (qu’il s’agisse de béton, de pavés ou de dalles) et assure un mimétisme total dans le paysage urbain. Intégral, adaptable à différents modèles de caniveau et disponible en finitions galvanisées et inoxydables, c’est un système idéal pour les ambiances urbaines.
