Une place emblématique

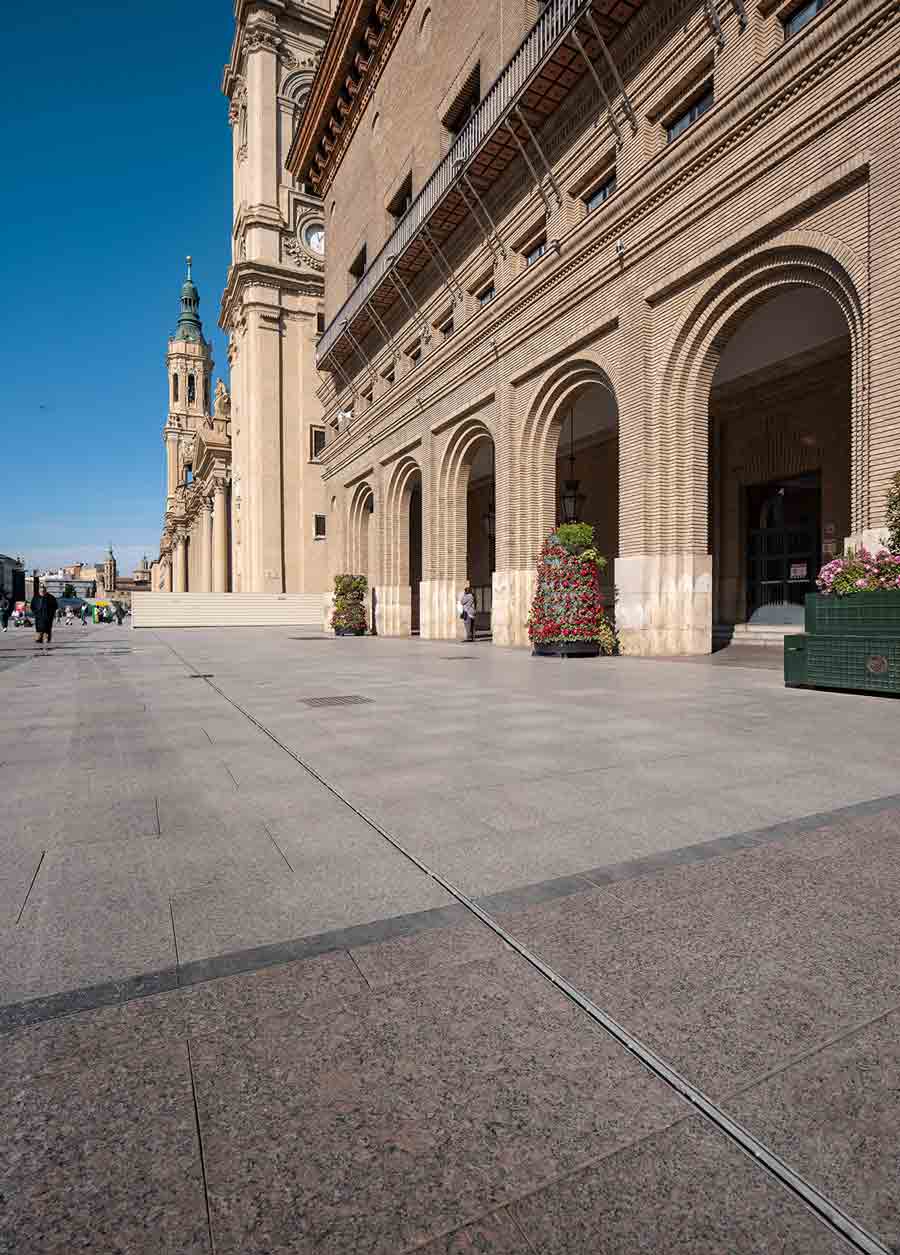

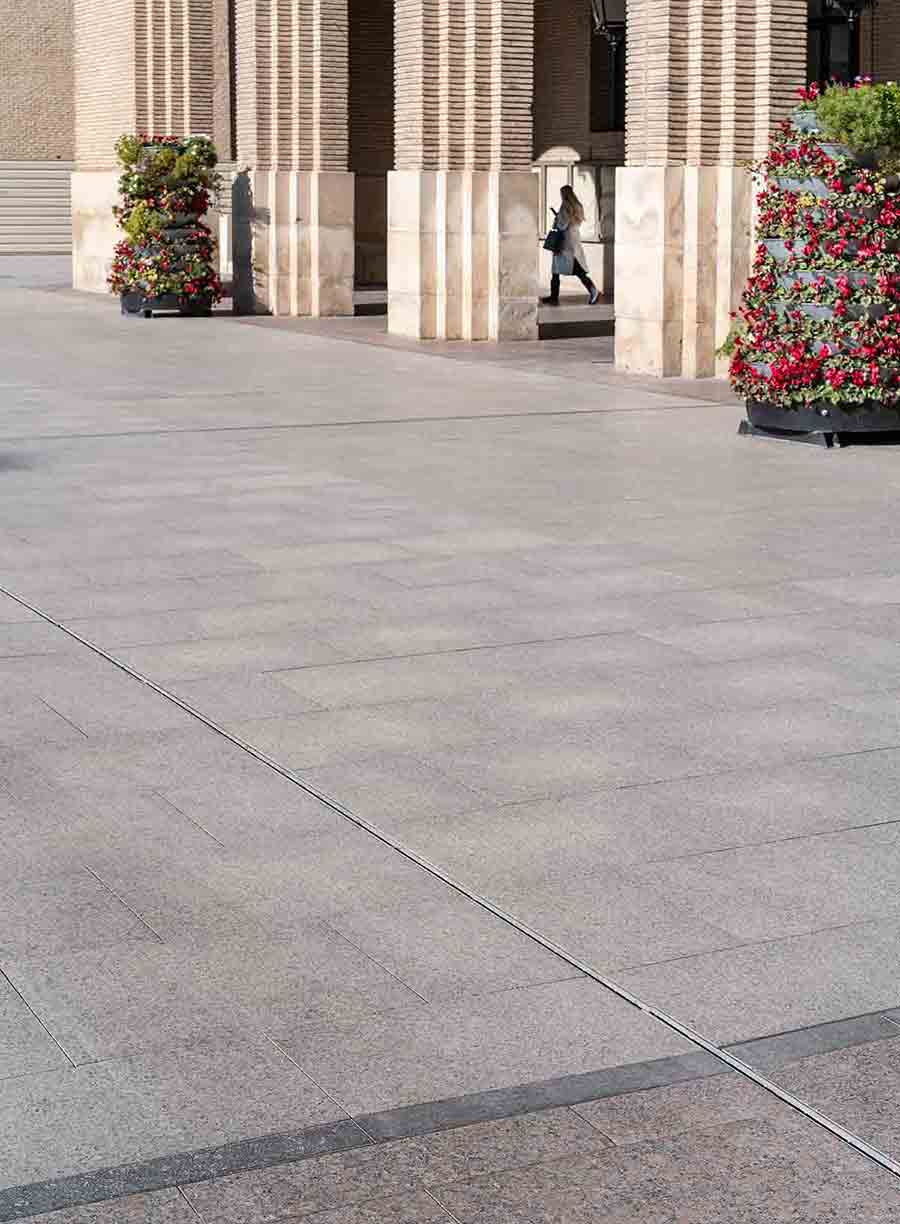

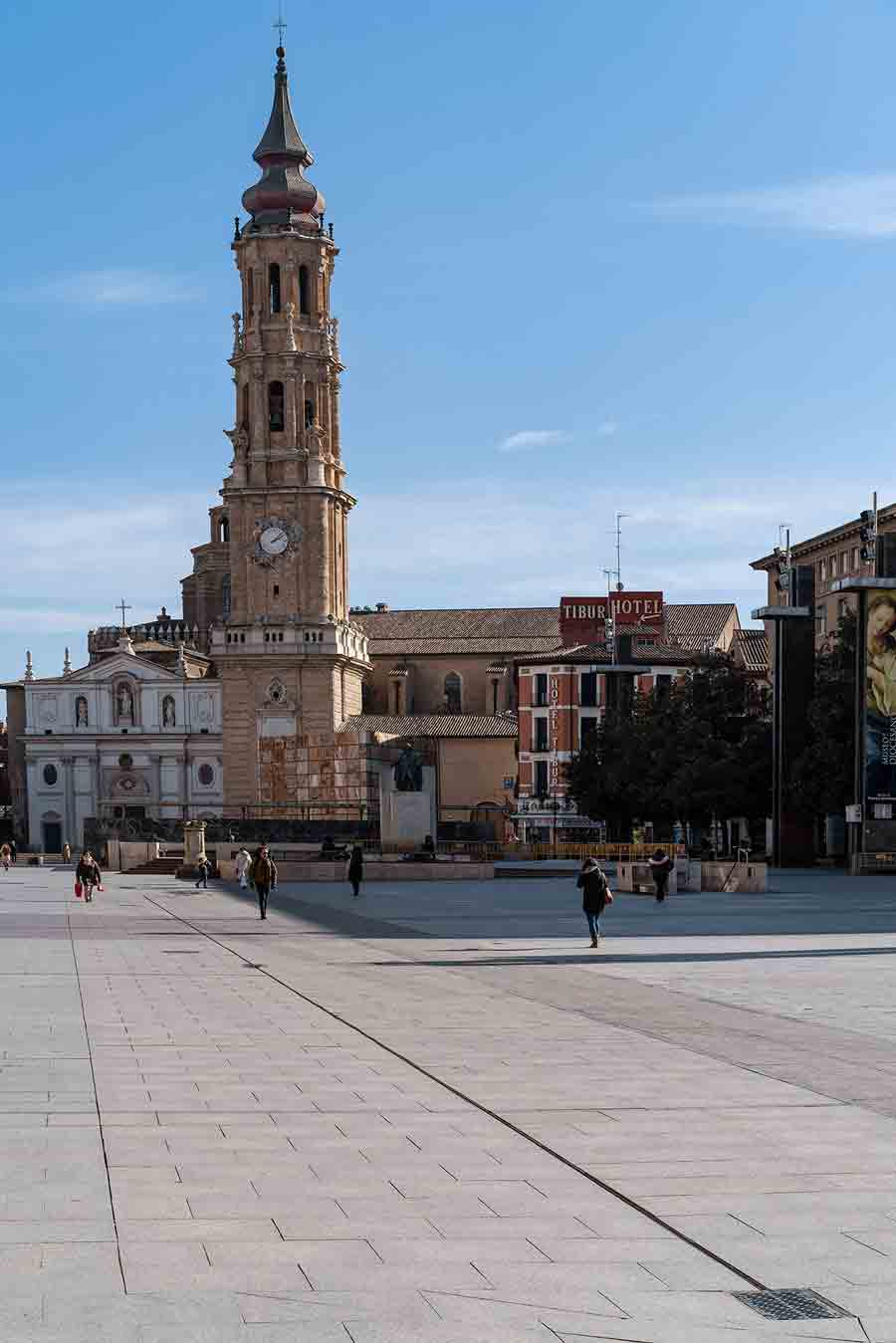

Connaissez-vous la place que vous voyez sur les photos ?
C'est la plus grande place piétonne de l'Union européenne. Et la deuxième plus vaste d’Europe. Il s'agit de la célèbre Plaza del Pilar à Saragosse, en Espagne.
Aujourd'hui, nous vous présentons une nouvelle solution de drainage que nous avons développée spécifiquement pour la Plaza del Pilar.
La place a été réaménagée et, pour ce projet des plus emblématiques, les solutions de drainage ULMA ont été retenues.
Avant le réaménagement, il y avait une dalle rainurée et des égouts avec des grilles en fonte permettant l'entretien.
Le nouveau système devait être capable de résister aux charges D400, car bien qu'il s'agisse d'une place piétonne, c'est aussi le centre névralgique des manifestations de la ville. Par exemple, pendant les fêtes du Pilar, toutes les scènes des concerts y sont dressées, entrainant la circulation de camions sur la place.
De plus, d'un point de vue esthétique, il fallait maintenir l'aspect de la place et en préserver la beauté.
C'est pourquoi nous avons proposé notre système de drainage dissimulé, composé de grilles à fentes, de caniveaux et d'avaloirs avec regards de visite.

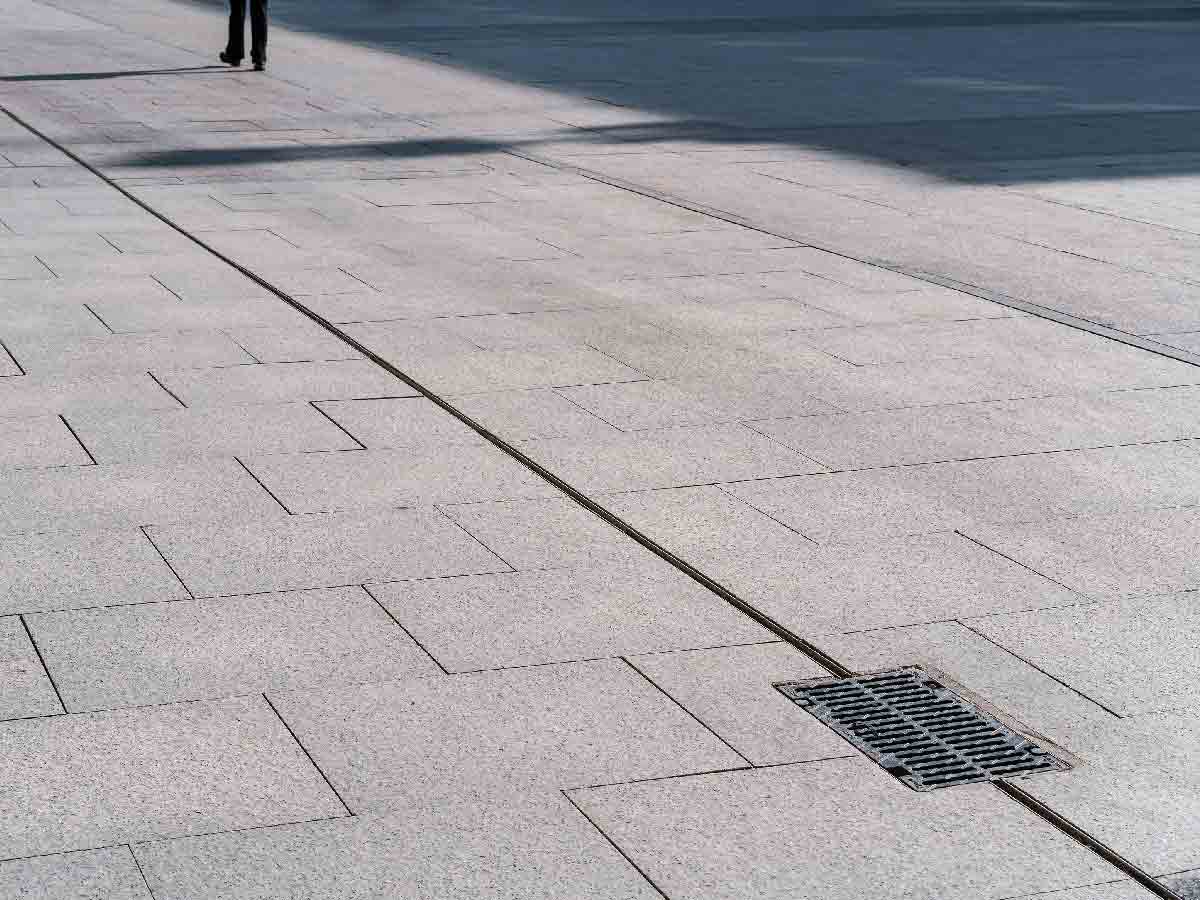

Néanmoins, un problème s'est posé : les riverains ne voulaient pas des regards de visite à fentes, ils souhaitaient que nous placions une grille en fonte au-dessus de l'avaloir, parce qu'il était très important de préserver l'esthétique de la place.
C'est pourquoi nous avons conçu une variante du regard de visite montré ci-dessus.
Solution sur mesure
Nous avons fabriqué un support spécial, un caisson spécifique de la hauteur requise, pour que la grille à fente et la grille nervurée du regard de visite soient situées au même niveau.

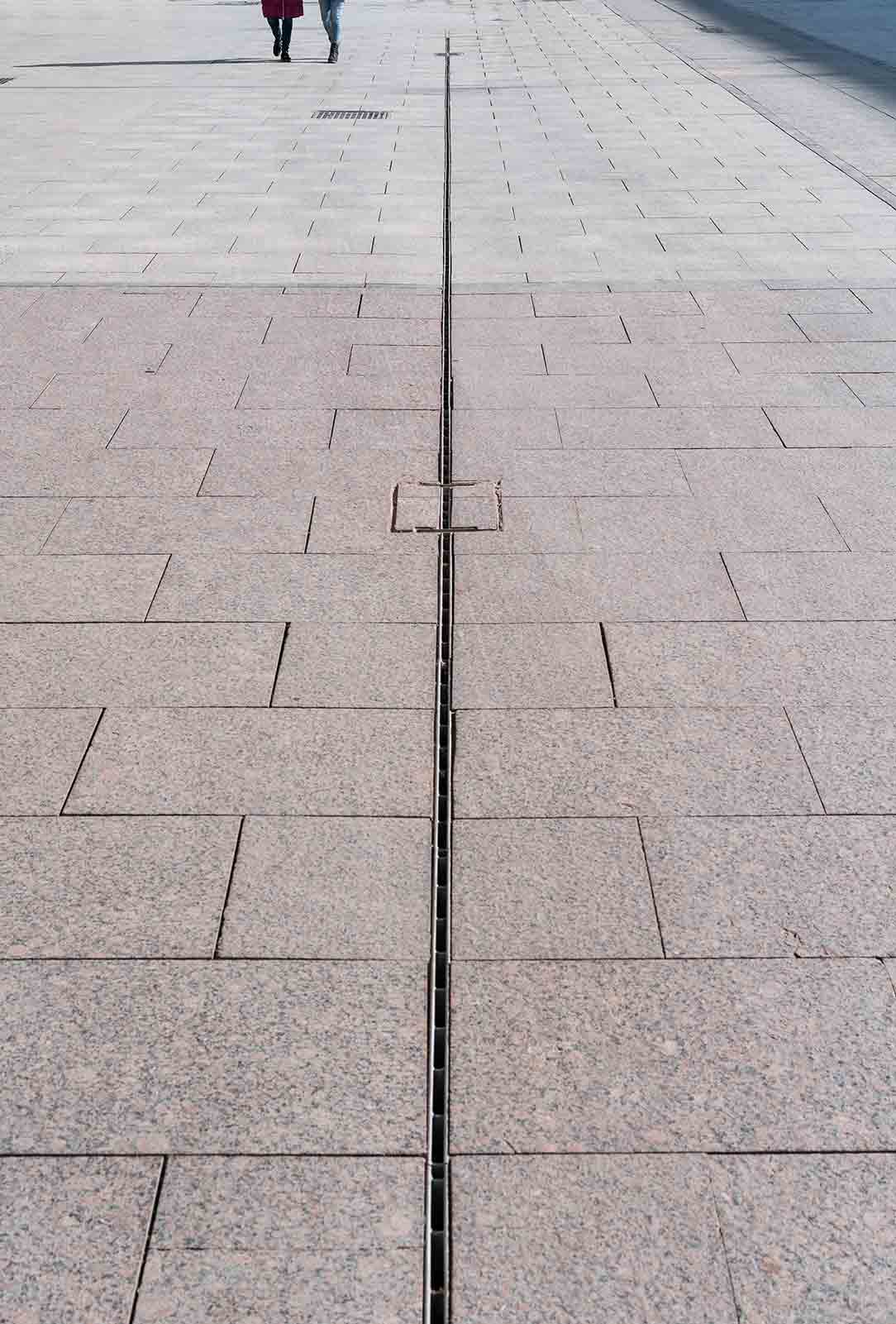

Vous pouvez voir ici la solution qui a été mise en place sur la Plaza del Pilar :
Dans la zone soumise à des limitations de hauteur, le parking se trouvant juste en dessous, des caniveaux à faible hauteur SM300 ont été installés.
Et dans les zones sans contraintes de hauteur, l'installation de caniveaux F250K avec une pente mixte de 2,5 % a permis d'offrir une plus grande capacité hydraulique et de réduire les coûts de nettoyage et d'entretien.
Pourquoi ?
Augmenter la vitesse de l'eau et obtenir un effet autonettoyant, et, ainsi, réduire les coûts d'entretien, était un élément essentiel pour la mairie de Saragosse. L’installation de caniveaux F250K avec rainure latérale a permis de bénéficier de l'esthétique et de l'élégance du drainage dissimulé, tout en augmentant la capacité hydraulique.
Si vous souhaitez recevoir un devis ou obtenir plus d'informations, cliquez ici.
Pente réelle de 2,5 %
Ces caniveaux avec pente intégrée ULMA sont les seuls sur le marché à présenter une pente réelle de 2,5 %.
Grâce à leur pente prononcée, ils offrent une plus grande capacité hydraulique, la pente permettant d'augmenter la vitesse de l'eau.
Et grâce à cette vitesse, la capacité de drainage est la même que celle obtenue avec des caniveaux de plus grande taille.
En outre, ces caniveaux permettent de réduire les coûts de nettoyage et d'entretien, Grâce à la vitesse de l'eau, les sédiments accumulés sont entraînés, générant ainsi un effet d'auto-nettoyage.
Une très bonne raison pour tout projet d'envergure, comme celui de la Plaza del Pilar.
Vous pouvez constater que notre service d'ingénierie a la capacité de créer des solutions ad hoc qui répondent aux exigences de votre projet.
