KOMPAQ150 CIVIL

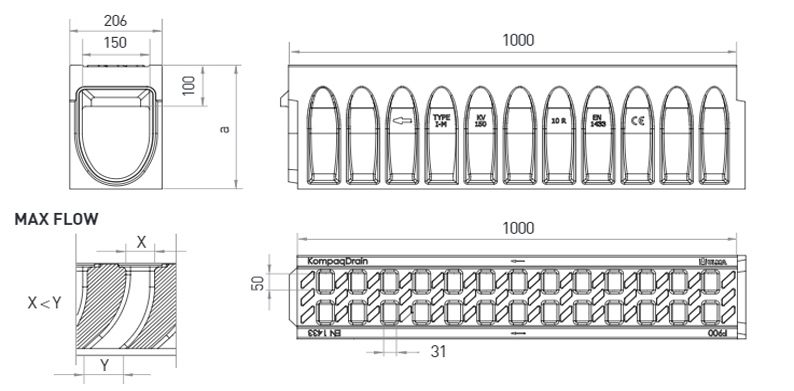

Système de drainage linéaire, modèle ULMA KompaqDrain® Civil KVF150, avec grille intégrée, caniveau composé d´un seul et même élément en Béton Polymère haute résistance, antivandalisme et résistant à la corrosion. Classe de charge F-900 pour les grandes charges. Section en “V” optimisée et des ouvertures de captation avec géométrie MAX-FLOW®: effet autonettoyant à faible débit, augmentation de la capacité de débit et ouverture progressive des orifices pour éviter une obstruction de l´ouvrage hydraulique, système adapté pour les zones sans pentes. Surface active pour diriger l´eau vers les ouvertures avec un revêtement antidérapant intégré. Système d´emboitement mâle-femelle à alignement horizontal et vertical, et rainure périphérique préformée pour faciliter l´installation d´un joint d´étanchéité enveloppant l´emboitement sur 360˚.
Le regard de visite et l´avaloir comprennent: la grille fonte FNX150FTFM, prémarques latérales pour sorties horizontales de chaque côté et prémarques latérales pour les connexions en T, L et en croix.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | ||||||||
KVF150.10R | 1000mm | 300mm | 206mm | 150mm | 227.0 | 12.0 | 65.0 | DWG | |||
KVF150.20R | 1000mm | 400mm | 206mm | 150mm | 377.0 | 12.0 | 75.0 | DWG | |||
KVF150.30R | 1000mm | 500mm | 206mm | 150mm | 527.0 | 8.0 | 84.0 | DWG |
AVALOIRS ET DÉTAILS D´INSTALLATION | ||
---|---|---|
Plan du Regard de visite AKVF150MF | DWG | |
Plan de l´avaloir AKVF150MF.RS + AKVF150I + AKVF150B | DWG | |
Détail constructif. Installation pour enrobé Longitudinal de la voirie | DWG | |
Détail constructif. Installation pour enrobé Transversal à la voirie | DWG | |
Détail constructif. Installation pour béton Longitudinal de la voirie | DWG | |
Détail constructif. Installation pour béton Transversal à la voirie | DWG |
