KOMPAQ200 CITY

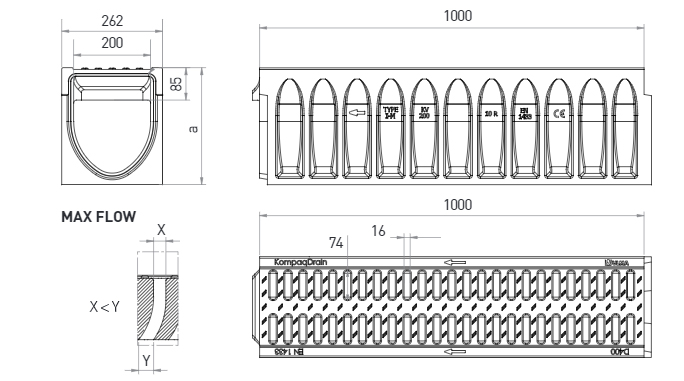

Système de drainage linéaire, modèle ULMA KompaqDrain® City KVFDH200, avec grille intégrée, caniveau composé d´un seul et même élément en Béton Polymère haute résistance, antivandalisme et résistant à la corrosion. Classe de charge D-400 pour le passage de tous types de véhicules avec trous de collecte réduits de 16 mm. Section en “V” optimisée et des ouvertures de captation avec géométrie MAX-FLOW®: effet autonettoyant à faible débit, augmentation de la capacité de débit et ouverture progressive des orifices pour éviter une obstruction de l´ouvrage hydraulique, système adapté pour les zones sans pentes. Surface active pour diriger l´eau vers les ouvertures avec un revêtement antidérapant intégré. Système d´emboitement mâlefemelle à alignement horizontal et vertical, et rainure périphérique préformée pour faciliter l´installation d´un joint d´étanchéité enveloppant l´emboitement sur 360˚.
Le regard de visite et l’ avaloir comprennent: la grille fonte FNX200FTDM, prémarques latérales pour sorties horizontales de chaque côté et prémarques latérales pour les connexions en T, L et en croix.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | ||||||||
KVFDH200.10R | 1000mm | 305mm | 262mm | 200mm | 318.0 | 12.0 | 79.0 | DWG | |||
KVFDH200.30R | 1000mm | 505mm | 262mm | 200mm | 718.0 | 8.0 | 101.0 | DWG | |||
KVFDH200.50R | 1000mm | 705mm | 262mm | 200mm | 1118.0 | 8.0 | 131.0 | DWG |
AVALOIRS ET DÉTAILS D´INSTALLATION | ||
---|---|---|
Plan du Regard de visite AKVFDH200MF | DWG | |
Plan de l´avaloir AKVFDH200MF.R + AKVF200I + AKVF200B | DWG | |
Détail constructif. Installation pour pavé c. résistance jusqu´à C250 | DWG | |
Détail constructif. Installation pour pavé c. résistance pour D400 | DWG | |
Détail constructif. Installation pour enrobé Longitudinal de la voirie | DWG | |
Détail constructif. Installation pour enrobé c. résistance jusqu´à C250 Transversal à la voirie | DWG | |
Détail constructif. Installation pour enrobé c. résistance pour D400 Transversal à la voirie | DWG | |
Détail constructif. Installation pour béton Longitudinal de la voirie | DWG | |
Détail constructif. Installation pour béton Transversal à la voirie | DWG |
