S300

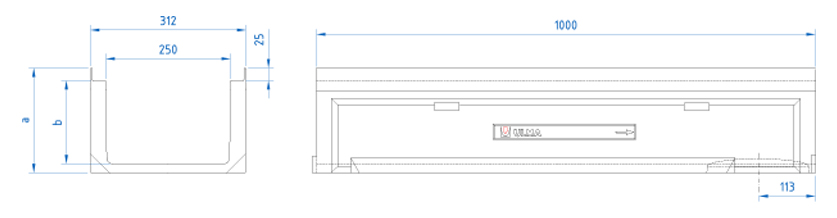

Caniveau en béton polymère de type ULMA, modèle S300F, largeur extérieure 312mm, largeur intérieure 250mm, hauteur extérieure 210mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, fixation de sécurité par 8 points au ML.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
S300F | 1000mm | 210mm | 312mm | 250mm | 200mm | - | 407.0 | 20.0 | 34.5 | 22.1 | DWG | |
SM300F | 1000mm | 120mm | 312mm | 250mm | 200mm | - | 185.0 | 20.0 | 25,2 | 6.2 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | C-250 | FNX250FTCM | 8 boulons par mètre linéaire | DWG | |
Fonte | Nervurée | D-400 | FNX250FTDM | 8 boulons par mètre linéaire | DWG | |
Fonte | Nervurée | F-900 | FNX250FTFM | 8 boulons par mètre linéaire | DWG | |
Fonte | Fermée | F-900 | FC250FTFM | 8 boulons par mètre linéaire | DWG | |
Acier Galvanisé | Fente | D-400 | GRL250FOD | Posée, sans boulons | DWG |
AVALOIRS ET DÉTAILS D´INSTALLATION | ||
---|---|---|
Plan de l´avaloir AF250 | DWG | |
Plan de l´avaloir AF250S+A250I+A250B | DWG | |
Plan de l´avaloir AF250S+A250B | DWG | |
Détail constructif. Installation pour enrobé | DWG | |
Détail constructif. Installation pour béton | DWG | |
Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
Détail constructif. Installation pour béton sur plancher béton | DWG | |
Détail constructif. Installation pour pavé sur plancher béton | DWG |
