S350

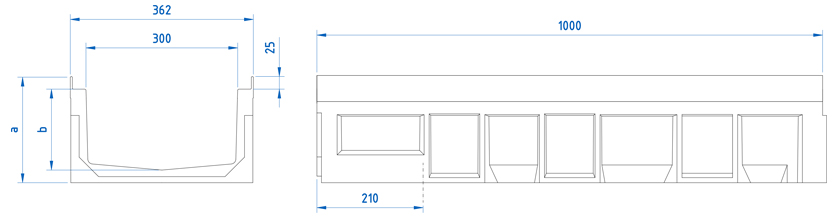

Caniveau en béton polymère de type ULMA, modèle S350F, largeur extérieure 360mm, largeur intérieure 300mm, hauteur extérieure 210mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, fixation de sécurité par 8 points au ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| S350F | 1000mm | 210mm | 362mm | 300mm | 250mm | - | 455 | 15 | 43.3 | 23.4 | DWG | |
| SM350F | 1000mm | 150mm | 362mm | 300mm | 250mm | - | 294 | 18 | 41,1 | 11,8 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | C-250 | FNX300FTCM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée | D-400 | FNX300FTDM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée | F-900 | FNX300FTFM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Fermée | F-900 | FC300FTFM | 8 boulons par mètre linéaire | DWG | |
| Acier Galvanisé | Fente | D-400 | GRL300FOD | Posée, sans boulons | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AF300 | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Installation pour béton sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé sur plancher béton | DWG | |
