M100

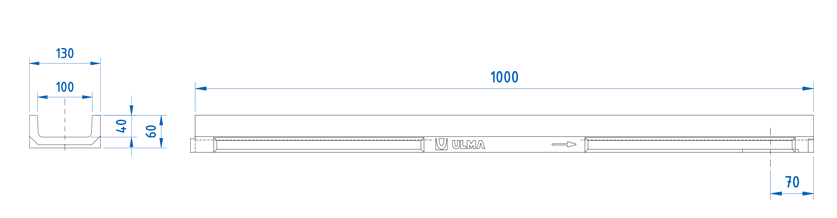

Caniveau en béton polymère de type ULMA, modèle M100, largeur extérieure 130mm, largeur intérieure 100mm, hauteur extérieure 60mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, système de fixation avec 2 vis par ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| M100 | 1000mm | 60mm | 130mm | 100mm | 90mm | - | 40.0 | 120.0 | 8.35 | 0.8 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX100UCBM | 2 vis par mètre linéaire | DWG | |
| Fonte | Nervurée | C-250 | FNX100UCCM | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN100UCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP100UCA | 2 vis par mètre linéaire | DWG | |
| Inoxydabile | Passerelle | A-15 | IN100UCA | 2 vis par mètre linéaire | DWG | |
| Inoxydabile | Perforée | A-15 | IP100UCA | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée longitudinale noir | A-15 | PNLH100UCAM | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée longitudinale gris | A-15 | PNLH100UCAM-GRIS | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée Longitudinale Beige | A-15 | PNLH100UCAM BG | 2 vis par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AEURO100 | DWG | |
| Détail constructif. Intallation pour enrobé | DWG | |
| Détail constructif. Intallation pour béton | DWG | |
| Détail constructif. Intallation pour pavé | DWG | |
| Détail constructif. Intallation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Intallation pour béton sur plancher béton | DWG | |
| Détail constructif. Intallation pour pavé sur plancher béton | DWG | |
