HYDROMINIPLUS

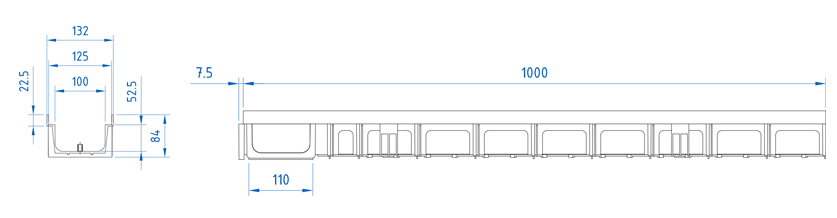

Caniveau en composite noir de type ULMA, modèle HYDROMINIPLUS, largeur extérieure 132mm, largeur intérieure 100mm et hauteur extérieure 84mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur. Système de fixation avec 2 vis par ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| HYDROPLUSH80 | 1000mm | 84mm | 132mm | 100mm | 90/110 | Emboîtement à 90º | 51.0 | 96.0 | 0.79 | 1.31 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX100KCBM | 2 vis par mètre linéaire | DWG | |
| Fonte | Nervurée | C-250 | FNX100KCCM | 2 vis par mètre linéaire | DWG | |
| Fonte | Nervurée antitalon | C-250 | FNHX100KCCM | 2 vis par mètre linéaire | DWG | |
| Fonte Inoxydable | Nervurée | C-250 | FIN100KCDM | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN100KCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP100KCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100KCB | 2 vis par mètre linéaire | DWG | |
| Inoxydable | Nervurée | A-15 | IN100KCA | 2 vis par mètre linéaire | DWG | |
| Inoxydable | Perforée | A-15 | IP100KCA | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée antitalon Noir | A-15 | PNH100KCAM | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée antitalon Gris | A-15 | PNH100KCAM-GRIS | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée Longitudinale Noir | A-15 | PNLH100KCAM | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée Longitudinale Gris | A-15 | PNLH100KCAM-GRIS | 2 vis par mètre linéaire | DWG | |
| Composite | Caillebotis | B-125 | PE100KCBM | 2 vis par mètre linéaire | DWG | |
| DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
