U100K

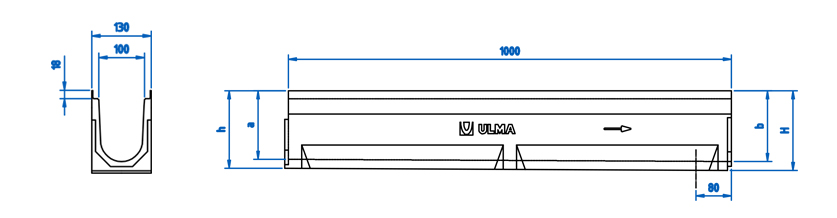

Caniveau en béton polymère de type ULMA, modèle U100K, de dimension extérieure de 130mm, dimension intérieure de 100mm, avec la possibilité d’une pente incorporée de 0,5% ou d’une pente en cascade, avec une hauteur extérieure disponible de 150 à 300mm pour récupérer les eaux de pluie, en modules de 1ML de long, feuillures en acier galvanisé pour protection latérale, clavette de sécurité et fixation correspondante.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
U100K00R | 1000mm | 150mm | 130mm | 100mm | 110.0 | 97.0 | 90.0 | 14.09 | 3.5 | DWG | ||
U100K01 | 1000mm | 130mm | 100mm | 97.0 | 90.0 | 14.89 | DWG | |||||
U100K02 | 1000mm | 130mm | 100mm | 101.0 | 90.0 | 15.22 | DWG | |||||
U100K03 | 1000mm | 130mm | 100mm | 106.0 | 78.0 | 15.88 | DWG | |||||
U100K04 | 1000mm | 130mm | 100mm | 111.0 | 78.0 | 15.69 | DWG | |||||
U100K05 | 1000mm | 130mm | 100mm | 116.0 | 78.0 | 16.16 | DWG | |||||
U100K05R | 1000mm | 175mm | 130mm | 100mm | 110.0 | 120.0 | 78.0 | 16.42 | 5.0 | DWG | ||
U100K06 | 1000mm | 130mm | 100mm | 120.0 | 65.0 | 16.61 | DWG | |||||
U100K07 | 1000mm | 130mm | 100mm | 125.0 | 65.0 | 17.03 | DWG | |||||
U100K08 | 1000mm | 130mm | 100mm | 130.0 | 65.0 | 17.81 | DWG | |||||
U100K09 | 1000mm | 130mm | 100mm | 135.0 | 65.0 | 18.11 | DWG | |||||
U100K10 | 1000mm | 130mm | 100mm | 140.0 | 65.0 | 17.95 | DWG | |||||
U100K10R | 1000mm | 200mm | 130mm | 100mm | 110.0 | 110.0 | 145.0 | 65.0 | 18.01 | 6.7 | DWG | |
U100K11 | 1000mm | 130mm | 100mm | 145.0 | 65.0 | 18.58 | DWG | |||||
U100K12 | 1000mm | 130mm | 100mm | 150.0 | 65.0 | 18.82 | DWG | |||||
U100K13 | 1000mm | 130mm | 100mm | 155.0 | 65.0 | 18.96 | DWG | |||||
U100K14 | 1000mm | 130mm | 100mm | 159.0 | 65.0 | 19.31 | DWG | |||||
U100K15 | 1000mm | 130mm | 100mm | 164.0 | 65.0 | 19.84 | DWG | |||||
U100K15R | 1000mm | 225mm | 130mm | 100mm | 110.0 | 110.0 | 169.0 | 65.0 | 19.84 | 8.5 | DWG | |
U100K16 | 1000mm | 130mm | 100mm | 169.0 | 65.0 | 19.99 | DWG | |||||
U100K17 | 1000mm | 130mm | 100mm | 174.0 | 65.0 | 20.63 | DWG | |||||
U100K18 | 1000mm | 130mm | 100mm | 178.0 | 52.0 | 21.12 | DWG | |||||
U100K19 | 1000mm | 130mm | 100mm | 183.0 | 52.0 | 21.35 | DWG | |||||
U100K20 | 1000mm | 130mm | 100mm | 188.0 | 52.0 | 22.10 | DWG | |||||
U100K20R | 1000mm | 250mm | 130mm | 100mm | 110.0 | 110.0 | 193.0 | 52.0 | 22.32 | 10.5 | DWG | |
U100K25R | 1000mm | 275mm | 130mm | 100mm | 110.0 | 110.0 | 240.0 | 52.0 | 23.07 | 12.6 | DWG | |
U100K30R | 1000mm | 300mm | 130mm | 100mm | 110.0 | 110.0 | 288.0 | 52.0 | 26.14 | 14.9 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | B-125 | FNX100KCBM | 2 clavettes et 2 vis par ML | DWG | |
Fonte | Nervurée | C-250 | FNX100KCCM | 2 clavettes et 2 vis par ML | DWG | |
Fonte | Nervurée antitalon | C-250 | FNHX100KCCM | 2 clavettes et 2 vis par ML | DWG | |
Fonte Inoxydable | Nervurée | C-250 | FIN100KCDM | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Perforée | A-15 | GP100KCA | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Nervurée | A-15 | GN100KCA | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Caillebotis | B-125 | GEX100KCB | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100KCB | 2 clavettes et 2 vis par ML | DWG | |
Inoxydable | Passerelle | A-15 | IN100KCA | 2 clavettes et 2 vis par ML | DWG | |
Inoxydable | Perforée | A-15 | IP100KCA | 2 clavettes et 2 vis par ML | DWG | |
Composite | Nervurée antitalon Noir | A-15 | PNH100KCAM | 2 clavettes et 2 vis par ML | DWG | |
Composite | Nervurée antitalon Gris | A-15 | PNH100KCAM-GRIS | 2 clavettes et 2 vis par ML | DWG | |
Composite | Nervurée Longitudinale Noir | A-15 | PNLH100KCAM | 2 clavettes et 2 vis par ML | DWG | |
Composite | Nervurée Longitudinale Gris | A-15 | PNLH100KCAM-GRIS | 2 clavettes et 2 vis par ML | DWG | |
Composite | Caillebotis | B-125 | PE100KCBM | 2 clavettes et 2 vis par ML | DWG |
