U150K

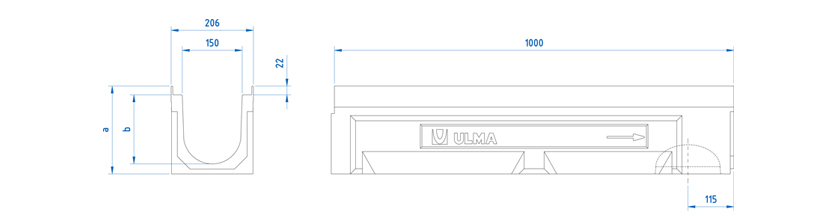

Caniveau en béton polymère de type ULMA, modèle U150K, largeur extérieure 204mm, largeur intérieure 150mm, possibilité de pente en cascade, hauteurs extérieures disponibles de 220mm à 320mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, clavette de sécurité CS150 et vis correspondantes.
* Disponible également en acier inoxydabile.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
U150K00R | 1000mm | 220mm | 204mm | 150mm | 160mm | 110mm | 230.0 | 25.0 | 28.46 | 11.81 | DWG | |
U150K10R | 1000mm | 270mm | 204mm | 150mm | 160mm | 110mm | 305.0 | 20.0 | 35.15 | 18.10 | DWG | |
U150K20R | 1000mm | 320mm | 204mm | 150mm | 160mm | - | 380.0 | 20.0 | 38.63 | 25.27 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | C-250 | FNX150KCCM | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Perforée | A-15 | GP150KCA | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Caillebotis | B-125 | GEX150KCB | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX150KCB | 2 clavettes et 2 vis par ML | DWG | |
Inoxydable | Perforée | A-15 | IP150KCA | 2 clavettes et 2 vis par ML | DWG |
AVALOIRS ET DÉTAILS D´INSTALLATION | ||
---|---|---|
Plan de l´avaloir AK150S+A150B | DWG | |
Plan de l´avaloir AK150 | DWG | |
Détail constructif. Installation pour pavé | DWG | |
Détail constructif. Installation pour pavé sur dalle portante | DWG | |
Détail constructif. Installation pour enrobé | DWG | |
Détail constructif. Installation pour béton | DWG | |
Détail constructif. Installation au droit de bordures | DWG |
