U200K

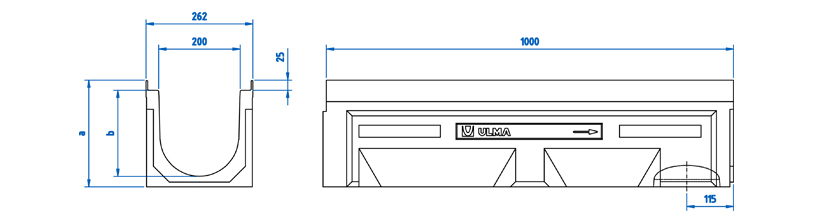

Caniveau en béton polymère de type ULMA, modèle U200K, largeur extérieure 260mm, largeur intérieure 200mm, possibilité de pente en cascade, hauteurs extérieures disponibles de 263mm à 363mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, clavette de sécurité CS200 et vis correspondantes.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
U200K00R | 1000mm | 263mm | 260mm | 200mm | 160.0 | 374.0 | 16.0 | 42.57 | 21.36 | DWG | ||
U200K10R | 1000mm | 313mm | 260mm | 200mm | 160.0 | 160.0 | 473.0 | 16.0 | 48.21 | 30.74 | DWG | |
U200K20R | 1000mm | 363mm | 260mm | 200mm | 160.0 | 571.0 | 12.0 | 53.57 | 41.26 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | C-250 | FNX200KCCM | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Caillebotis | B-125 | GEX200KCB | 2 clavettes et 2 vis par ML | DWG |
AVALOIRS ET DÉTAILS D´INSTALLATION | ||
---|---|---|
Plan de l´avaloir AK200 | DWG | |
Plan de l´avaloir AK200S+A200I+A200B | DWG | |
Plan de l´avaloir AK200S+A200B | DWG | |
Détail constructif. Installation pour pavé | DWG | |
Détail constructif. Installation pour pavé sur dalle portante | DWG | |
Détail constructif. Installation pour enrobé | DWG | |
Détail constructif. Installation pour béton | DWG | |
Détail constructif. Installation au droit de bordures | DWG |
