U300K

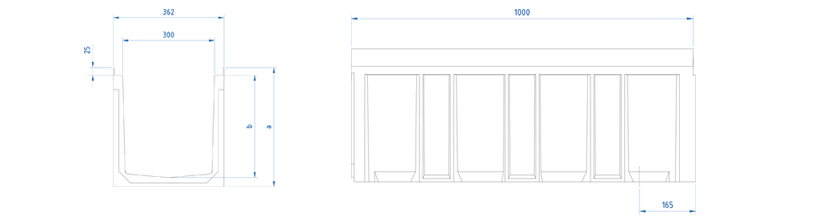

Caniveau en béton polymère de type ULMA, modèle U300K, largeur extérieure 362mm, largeur intérieure 300mm, possibilité de pente en cascade, hauteur extérieure disponible de 390mm à 490mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, clavette de sécurité CS300 et vis correspondantes.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
U300K00R | 1000mm | 390mm | 362mm | 300mm | 200 | - | 975 | 9.0 | 61.78 | 75.9 | DWG | |
U300K10R | 1000mm | 440mm | 362mm | 300mm | 200 | - | 1110 | 6.0 | 70.21 | 94.2 | DWG | |
U300K20R | 1000mm | 490mm | 362mm | 300mm | 200 | - | 1250 | 6.0 | 75.73 | 113.9 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | C-250 | FNX300KCCM | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Caillebotis | B-125 | GEX300KCB | 2 clavettes et 2 vis par ML | DWG |
AVALOIRS ET DÉTAILS D´INSTALLATION | ||
---|---|---|
Plan de l´avaloir AK300 | DWG | |
Plan de l´avaloir AK300S+A300I+A300B | DWG | |
Plan de l´avaloir AK300S+A300B | DWG | |
Détail constructif. Installation pour pavé | DWG | |
Détail constructif. Installation pour pavé sur dalle portante | DWG | |
Détail constructif. Installation pour enrobé | DWG | |
Détail constructif. Installation pour béton | DWG | |
Détail constructif. Installation au droit de bordures | DWG |
