F100

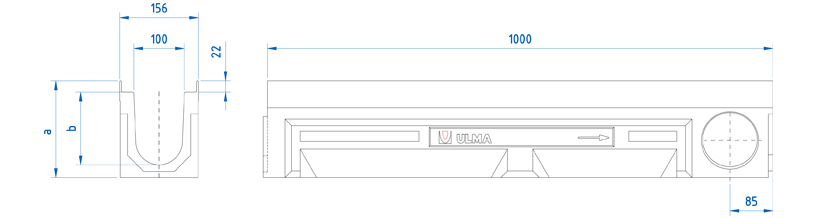

Caniveau en béton polymère de type ULMA, modèle F100K, largeur extérieure 154mm, largeur intérieure 100mm, hauteur extérieure disponible de 190mm à 310mm, possibilité de pente en cascade, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, fixation de sécurité par 8 points au ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| F100K000R | 1000mm | 130mm | 156mm | 100mm | 110mm | - | 70.0 | 49.0 | 20.01 | 1.2 | DWG | |
| F100K00R | 1000mm | 190mm | 156mm | 100mm | 110mm | 110mm | 126.0 | 35.0 | 26.72 | 5.5 | DWG | |
| F100K10R | 1000mm | 250mm | 156mm | 100mm | 110mm | - | 184.0 | 28.0 | 28.91 | 9.9 | DWG | |
| F100K20R | 1000mm | 310mm | 156mm | 100mm | 110mm | 110mm | 242.0 | 28.0 | 34.20 | 15.2 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée antitalon | D-400 | FNHX100FTDM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Fermée | F-900 | FC100FTFM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée | F-900 | FNX100FTFM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée antitalon | F-900 | FNHX100FTFM | 8 boulons par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AF100 | DWG | |
| Détail constructif. Installation pour enrobé Longitudinal de la voirie | DWG | |
| Détail constructif. Installation pour enrobé Transversal à la voirie | DWG | |
| Détail constructif. Installation pour béton Longitudinal de la voirie | DWG | |
| Détail constructif. Installation pour béton Transversal à la voirie | DWG | |
| Détail constructif. Installation au droit de bordures | DWG | |
