F200

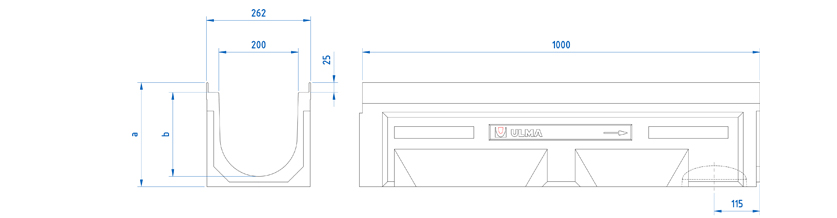

Caniveau en béton polymère de type ULMA, modèle F200K, largeur extérieure 262mm, largeur intérieure 200mm, hauteur extérieure disponible de 263mm à 363mm, possibilité de pente en cascade, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, fixation de sécurité par 8 points au ML.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
F200K00R | 1000mm | 263mm | 262mm | 200mm | 160mm | - | 374.0 | 16.0 | 43.89 | 21.3 | DWG | |
F200K10R | 1000mm | 313mm | 262mm | 200mm | 160mm | 160mm | 473.0 | 16.0 | 48.07 | 30.7 | DWG | |
F200K20R | 1000mm | 363mm | 262mm | 200mm | 160mm | 160mm | 571.0 | 12.0 | 53.82 | 41.4 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | D-400 | FNX200FTDM | 8 boulons par mètre linéaire | DWG | |
Fonte | Nervurée | E-600 | FNX200FTEM | 8 boulons par mètre linéaire | DWG | |
Fonte | Nervurée | F-900 | FNX200FTFM | 8 boulons par mètre linéaire | DWG | |
Fonte | Fermée | F-900 | FC200FTFM | 8 boulons par mètre linéaire | DWG |
