F300

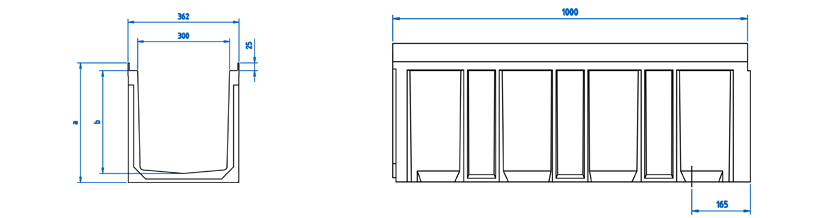

Caniveau en béton polymère de type ULMA, modèle F300K, largeur extérieure 362mm, largeur intérieure 300mm, hauteur extérieure disponible de 300mm à 600mm, possibilité de pente en cascade, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, fixation de sécurité par 8 points au ML.
* Disponible avec cornières en fonte ductile.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
F300K000R | 1000mm | 300mm | 362mm | 300mm | 250mm | - | 710.0 | 12.0 | 54.34 | 46.4 | DWG | |
F300K00R | 1000mm | 390mm | 362mm | 300mm | 250mm | - | 975.0 | 9.0 | 62.02 | 77.5 | DWG | |
F300K10R | 1000mm | 440mm | 362mm | 300mm | 250mm | - | 1110.0 | 6.0 | 70.43 | 94.2 | DWG | |
F300K20R | 1000mm | 490mm | 362mm | 300mm | 250mm | - | 1240.0 | 6.0 | 75.97 | 113.8 | DWG | |
F300K60R | 1000mm | 600mm | 362mm | 300mm | - | - | 1525.0 | 6.0 | 96.14 | 163.8 | DWG | |
F300K75R | 1000mm | 750mm | 394mm | 300mm | - | - | 1933.0 | 4.0 | 112.02 | 230.2 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | C-250 | FNX300FTCM | 8 boulons par mètre linéaire | DWG | |
Fonte | Nervurée | D-400 | FNX300FTDM | 8 boulons par mètre linéaire | DWG | |
Fonte | Nervurée | F-900 | FNX300FTFM | 8 boulons par mètre linéaire | DWG | |
Fonte | Fermée | F-900 | FC300FTFM | 8 boulons par mètre linéaire | DWG | |
Acier Galvanisé | Fente | D-400 | GRL300FOD | Posée | DWG |
AVALOIRS ET DÉTAILS D´INSTALLATION | ||
---|---|---|
Plan de l´avaloir AF300 | DWG | |
Plan de l´avaloir AF300S+A300B | DWG | |
Plan de l´avaloir F300K60RS + UNI560 | DWG | |
Plan de l´avaloir F300K75RS + UNI560 | DWG | |
Détail constructif. Installation pour enrobé Longitudinal de la voirie | DWG | |
Détail constructif. Installation pour enrobé Transversal à la voirie | DWG | |
Détail constructif. Installation pour béton Longitudinal de la voirie | DWG | |
Détail constructif. Installation pour béton Transversal à la voirie | DWG |
