F400

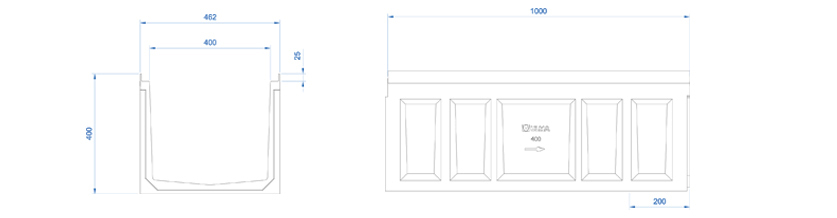

Caniveau en béton polymère de type ULMA, modèle F400K, largeur extérieure de 462mm à 494mm, largeur intérieure 400mm, hauteur extérieure de 400mm à 700mm, pour récupérer les eaux de pluie en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, fixation de sécurité par 8 points au ML.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
F400K00R | 1000mm | 400mm | 462mm | 400mm | 315mm | - | 1337 | 9 | 85.69 | 100.03 | DWG | |
F400K40R | 1000mm | 700mm | 494mm | 400mm | 315mm | - | 2490 | 4 | 129.16 | 280.50 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | D-400 | FNX400FTDM | 8 boulons par mètre linéaire | DWG | |
Fonte | Nervurée | F-900 | FNX400FTFM | 8 boulons par mètre linéaire | DWG | |
Fonte | Fermée | D-400 | FC400FTDM | 8 boulons par mètre linéaire | DWG |
AVALOIRS ET DÉTAILS D´INSTALLATION | ||
---|---|---|
Plan de l´avaloir AF400 | DWG | |
Plan de l´avaloir AF400S+A400B | DWG | |
Plan de l´avaloir F400K40RS+A400B | DWG | |
Détail constructif. Installation pour enrobé Longitudinal de la voirie | DWG | |
Détail constructif. Installation pour enrobé Transversal à la voirie | DWG | |
Détail constructif. Installation pour béton Longitudinal de la voirie | DWG | |
Détail constructif. Installation pour béton Transversal à la voirie | DWG |
