DOMO

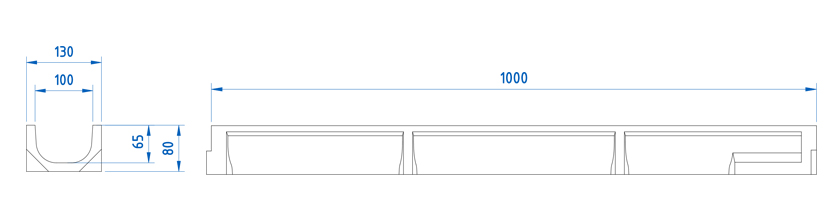

Caniveau en béton polymère de type ULMA, modèle DOMO, largeur extérieure 130mm, largeur intérieure 100mm, hauteur extérieure 80mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, système de fixation avec 2 vis par ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| DOMO | 1000mm | 80mm | 130mm | 100mm | 110.0 | - | 60.0 | 104.0 | 6.93 | 1.6 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX100UCBM | 2 vis par mètre linéaire | DWG | |
| Fonte | Nervurée | C-250 | FNX100UCCM | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN100UCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP100UCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100UCB | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Fente | C-250 | GR100UOC | Posée | DWG | |
| Acier Galvanisé | Fente Double | C-250 | GDR100UOC | Posée | DWG | |
| Inoxydable | Passerelle | A-15 | IN100UCA | 2 vis par mètre linéaire | DWG | |
| Inoxydable | Perforée | A-15 | IP100UCA | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée Longitudinale Noir | A-15 | PNLH100UCAM | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée Longitudinale Gris | A-15 | PNLH100UCAM GRIS | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée Longitudinale Beige | A-15 | PNLH100UCAM BG | 2 vis par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AU100 | DWG | |
| Plan de l´avaloir AEURO100 | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé avec grille à fente | DWG | |
| Détail constructif. Installation pour pavé sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour béton avec grille à fente | DWG | |
| Détail constructif. Installation pour béton sur plancher béton | DWG | |
