EUROSELFV+

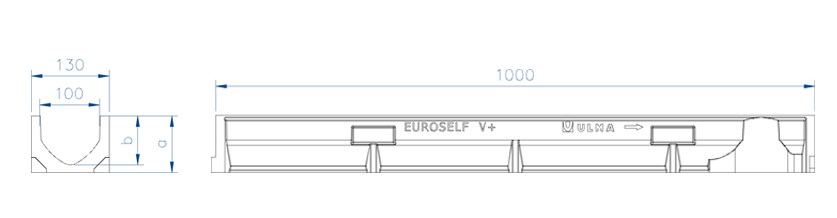

Caniveau en béton polymère type ULMA, modèle EUROSELFV+, largeur extérieure 130mm, largeur intérieure 100mm et hauteur extérieure disponible entre 95mm et 145mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, section en V optimisée pour l’auto-curage, spécialement conçue pour les tronçons de caniveau sans pente longitudinale; clavette de sécurité et vis correspondantes.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
EUROSELFVH95 | 1000mm | 95mm | 130mm | 100mm | 110.0 | - | 66.0 | 120.0 | 7.34 | 2.0 | DWG | |
EUROSELFVH125 | 1000mm | 125mm | 130mm | 100mm | 110.0 | - | 95.0 | 105.0 | 8.73 | 3.5 | DWG | |
EUROSELFVH145 | 1000mm | 145mm | 130mm | 100mm | 110.0 | - | 114.0 | 90.0 | 9.74 | 4.7 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | B-125 | FNX100UCBM | 2 clavettes et 2 vis par ML | DWG | |
Fonte | Nervurée | C-250 | FNX100UCCM | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Passerelle | A-15 | GN100UCA | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Perforée | A-15 | GP100UCA | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100UCB | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Fente | C-250 | GR100UOC | Posée | DWG | |
Acier Galvanisé | Fente Double | C-250 | GDR100UOC | Posée | DWG | |
Inoxydabile | Passerelle | A-15 | IN100UCA | 2 clavettes et 2 vis par ML | DWG | |
Inoxydabile | Perforée | A-15 | IP100UCA | 2 clavettes et 2 vis par ML | DWG | |
Composite | Nervurée Longitudinale Noir | A-15 | PNLH100UCAM | 2 clavettes et 2 vis par ML | DWG | |
Composite | Nervurée Longitudinale Gris | A-15 | PNLH100UCAM GRIS | 2 clavettes et 2 vis par ML | DWG | |
Composite | Nervurée Longitudinale Beige | A-15 | PNLH100UCAM BG | 2 clavettes et 2 vis par ML | DWG |
AVALOIRS ET DÉTAILS D´INSTALLATION | ||
---|---|---|
Plan de l´avaloir AEURO100 | DWG | |
Détail constructif. Installation pour pavé | DWG | |
Détail constructif. Installation pour pavé avec grille à fente | DWG | |
Détail constructif. Installation pour pavé sur plancher béton | DWG | |
Détail constructif. Installation pour pavé sur dalle portante | DWG | |
Détail constructif. Installation pour enrobé | DWG | |
Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
Détail constructif. Installation pour béton | DWG | |
Détail constructif. Installation pour béton avec grille à fente | DWG | |
Détail constructif. Installation pour béton sur plancher béton | DWG |
