SELF200

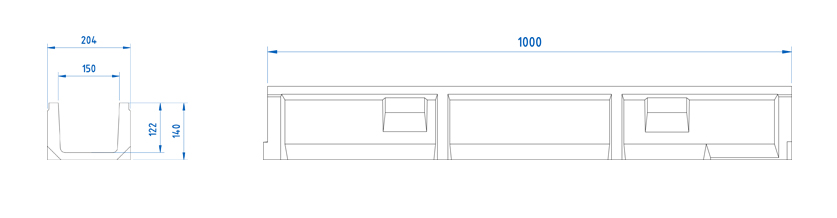

Caniveau en béton polymère de type ULMA, modèle SELF200, largeur extérieure 204mm, largeur intérieure 150mm , hauteur extérieure 140mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité CS150 et vis correspondantes.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
SELF200 | 1000mm | 140mm | 204mm | 150mm | 160.0 | - | 180.0 | 54.0 | 16.24 | 7.6 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | B-125 | FNX150UCBM | 2 clavettes et 2 vis par ML | DWG | |
Fonte | Nervurée | C-250 | FNX150UCCM | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Passerelle | A-15 | GN150UCA | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Perforée | A-15 | GP150UCA | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX150UCB | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Fente | C-250 | GR150UOC | Posée | DWG | |
Acier Galvanisé | Fente Double | C-250 | GDR150UOC | Posée | DWG | |
Inoxydable | Perforée | A-15 | IP150UCA | 2 clavettes et 2 vis par ML | DWG |
AVALOIRS ET DÉTAILS D´INSTALLATION | ||
---|---|---|
Plan de l´avaloir ASELF200 | DWG | |
Détail constructif. Installation pour pavé | DWG | |
Détail constructif. Installation pour pavé avec grille à fente | DWG | |
Détail constructif. Installation pour pavé sur plancher béton | DWG | |
Détail constructif. Installation pour pavé sur dalle portante | DWG | |
Détail constructif. Installation pour enrobé | DWG | |
Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
Détail constructif. Installation pour béton | DWG | |
Détail constructif. Installation pour béton avec grille à fente | DWG | |
Détail constructif. Installation pour béton sur plancher béton | DWG |
