SELF250

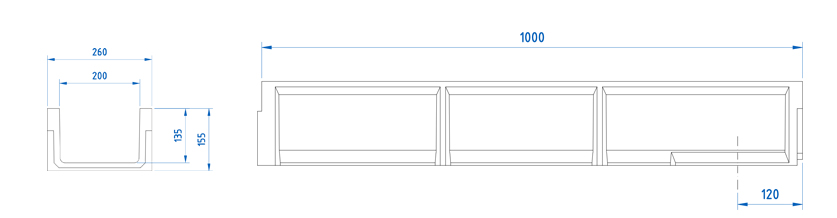

Caniveau en béton polymère de type ULMA, modèle SELF250, largeur extérieure 260mm, largeur intérieure 200mm , hauteur extérieure 155mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité CS150 et vis correspondantes.
Options de caniveau
CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Extérieur | Intérieur | Vert. | Horiz. | |||||||||
SELF250 | 1000mm | 155mm | 260mm | 200mm | 200.0 | - | 260.0 | 35.0 | 22.58 | 12.6 | DWG |
Options de grille
Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
---|---|---|---|---|---|---|
Fonte | Nervurée | C-250 | FNX200UCCM | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Passerelle | A-15 | GN200UCA | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX200UCB | 2 clavettes et 2 vis par ML | DWG | |
Acier Galvanisé | Fente | C-250 | GR200UOC | par pression, sans vis | DWG | |
Acier Galvanisé | Fente double | C-250 | GDR200UOC | par pression, sans vis | DWG |
DÉTAILS D´INSTALLATION | ||
---|---|---|
Détail constructif. Installation pour pavé | DWG | |
Détail constructif. Installation pour pavé avec grille à fente | DWG | |
Détail constructif. Installation pour pavé sur plancher béton | DWG | |
Détail constructif. Installation pour pavé sur dalle portante | DWG | |
Détail constructif. Installation pour enrobé | DWG | |
Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
Détail constructif. Installation pour béton | DWG | |
Détail constructif. Installation pour béton avec grille à fente | DWG | |
Détail constructif. Installation pour béton sur plancher béton | DWG |
