DPS100

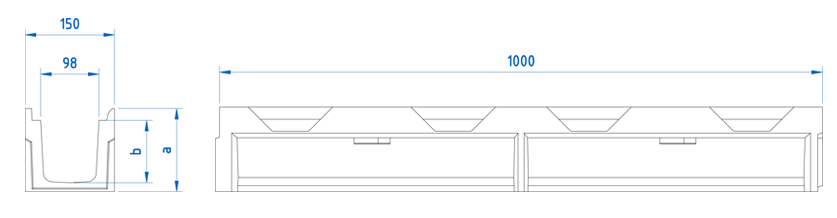

Caniveau en béton bolymère de type ULMA, modèle DPS100, largeur extérieure 150mm, largeur intérieure 98mm, hauteur extérieure de 140mm, pour récupérer les eaux de pluie et pourvu d’entrée latérale, en modules de1 ML de longueur, clavette de sécurité CS100 et vis correspondantes, bordure en béton polymère pour protection latérale.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| DPS100 | 1000mm | 140mm | 150mm | 98mm | - | - | 95.0 | 56.0 | 12.59 | 3.62 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX100KCBM | 2 clavettes et 2 vis par ML | DWG | |
| Fonte | Nervurée | C-250 | FNX100KCCM | 2 clavettes et 2 vis par ML | DWG | |
| Fonte | Nervurée antitalon | C-250 | FNHX100KCCM | 2 clavettes et 2 vis par ML | DWG | |
| Fonte Inoxydable | Nervurée | C-250 | FIN100KCDM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX100KCB | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100KCB | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydabile | Nervurée | A-15 | IN100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydabile | Perforée | A-15 | IP100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée antitalon Noir | A-15 | PNH100KCAM | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée antitalon Gris | A-15 | PNH100KCAM-GRIS | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée Longitudinale Noir | A-15 | PNLH100KCAM | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée Longitudinale Gris | A-15 | PNLH100KCAM-GRIS | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Caillebotis | B-125 | PE100KCBM | 2 clavettes et 2 vis par ML | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir ADPS100 | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
