SU100

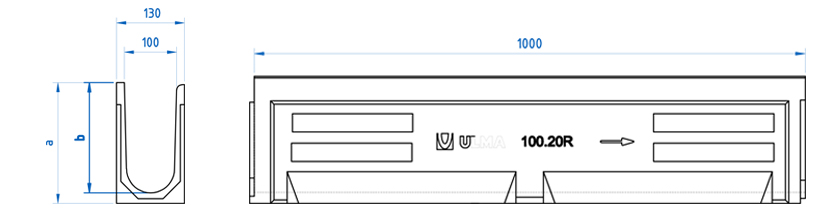

Caniveau en béton polymère de type ULMA, modèle SU100, largeur extérieure 130mm, largeur intérieure 100mm, hauteur extérieure disponible de 180mm à 230mm, possibilité de pente en cascade, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité CS100 et vis correspondantes
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| SU100.18R | 1000mm | 180mm | 130mm | 100mm | 110mm | 110mm | 145.0 | 42.0 | 15.70 | 6.70 | DWG | |
| SU100.20R | 1000mm | 205mm | 130mm | 100mm | 110mm | 110mm | 169.0 | 42.0 | 18.49 | 8.54 | DWG | |
| SU100.23R | 1000mm | 230mm | 130mm | 100mm | 110mm | 110mm | 193.0 | 35.0 | 20.29 | 10.52 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX100UCBM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Nervurée | A-15 | GN100UCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP100UCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100UCB | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydabile | Nervurée | A-15 | IN100UCA | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydabile | Perforée | A-15 | IP100UCA | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée longitudinale noir | A-15 | PNLH100UCAM | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée longitudinale gris | A-15 | PNLH100UCAM-GRIS | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée Longitudinale Beige | A-15 | PNLH100UCAM BG | 2 clavettes et 2 vis par ML | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AU100 | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
