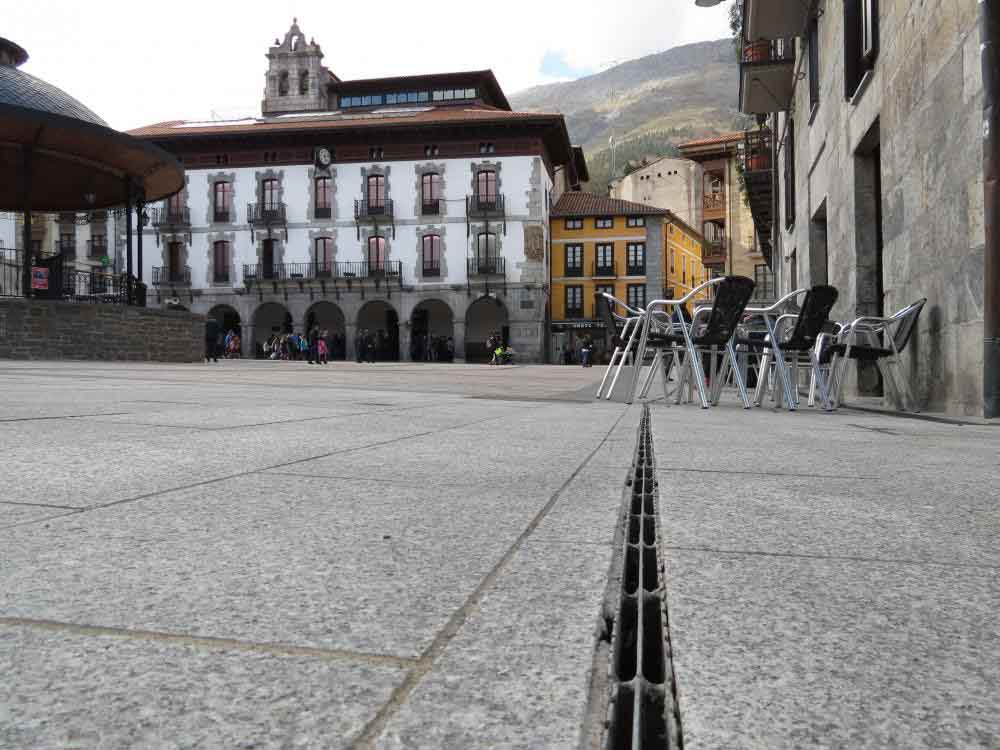

Griglia scanalata nella piazza principale di Azpeitia - Spagna del Nord

ULMA ha fornito le proprie soluzioni di drenaggio per l’allestimento della piazza Mayor di Azpeitia, Gipuzkoa.
Nell'ambito dell'ambizioso progetto di ristrutturazione della piazza principale, per il quale i cittadini hanno scelto di conservare la storica edicola in cui si esibiva la banda musicale, è stato realizzato un progetto che, tra l'altro, prevedeva la modifica dell'allacciamento alla rete fognaria senza alterarne l'estetica.

Date le caratteristiche della piazza, le pendenze verso gli edifici della parte bassa erano considerevoli. Perciò, tenendo conto dell'estetica da conservare, è stato proposto un sistema di drenaggio composto da un canale celato con griglia scanalata a doppia raccolta. Questa soluzione prevede l'entrata dell'acqua piovana nella scanalatura da 20 mm, suddivisa in due parti simmetriche per ottemperare la norma sull’accessibilità degli spazi pubblici ad uso pedonale.
Inoltre, scegliendo la caditoia a fessura, nella fattispecie un modello a forma di “T” invertita, il risultato è la mimetizzazione totale nel paesaggio urbano, con la perfetta integrazione nel pavimento, conservando l'estetica originale, indispensabile in questo progetto.

SOLUZIONE PERSONALIZZATA

A richiesta dell'autore del progetto, la griglia è stata personalizzata, realizzando le sedi di drenaggio in modo tale da evitare il ristagno dell'acqua filtrata dalle lastre che arriva alla griglia, che così si scarica nel canale. Si previene così il deterioramento dell'impianto e si minimizza la proliferazione della vegetazione tra la griglia e la lastra.

In tutto sono stati posati circa 80 metri di canalizzazione e pozzetti multipli adattati alle esigenze in altezza della rete fognaria. Il canale U-150 è stato fornito in altezze diverse e con due tipi di griglie: in una zona di dimensioni contenute sono state posate griglie in ghisa, mentre per il resto è stata prescelta la griglia scanalata-doppia personalizzata insieme all'architetto del Comune.
