KOMPAQ100 CITY
Canale di drenaggio lineare, modello ULMA KompaqDrain® City KVDH100, monolitico con griglia integrata in un corpo unico e senza discontinuità, antivandalismo e resistente alla ruggine. Classe di carico D-400 per il passaggio di tutti i tipi di veicoli e con fori di raccolta ridotti a 8 mm. Sezione a forma di V ottimizzata e fori con geometria MAX-FLOW®: effetto autopulente a bassa portata, maggiore capacità a portata massima e apertura positiva per evitare intasamenti causati dalla sporcizia, in zone senza pendenza. Superficie attiva con elementi che indirizzano il velo d’acqua verso i fori di scolo. L’elemento d’ispezione e il pozzetto superiore includono la griglia in ghisa FNHX100FTDM. Disporre di forme prefabbricate laterali per Uscita orizzontali su ogni lato e forme prefabbricate laterali per connessioni a T, L e in croce.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | ||||||||

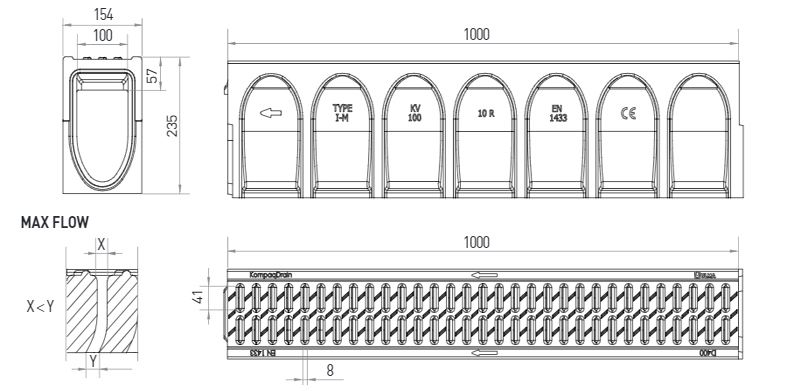

KVDH100.10R | 1000mm | 235mm | 154mm | 100mm | 139.5 | 28.0 | 32.6 | DWG |
POZZETTI E DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del elemento d´ispezione AKVDH100MF10R | DWG | |
Scheda tecnicha del pozzetto AKVDH100MF10RS+AKVD100I+AKVD100B | DWG | |
Istruzioni di posa per pavimentazione in selciato per classe di carico fino C250 | DWG | |
Istruzioni di posa per pavimentazione in selciato per classe di carico D400 | DWG | |
Istruzioni di posa per pavimentazione in asfalto per classe di carico fino C250 | DWG | |
Istruzioni di posa per pavimentazione in asfalto per classe di carico D400 | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo | DWG |
