KOMPAQ150 CIVIL

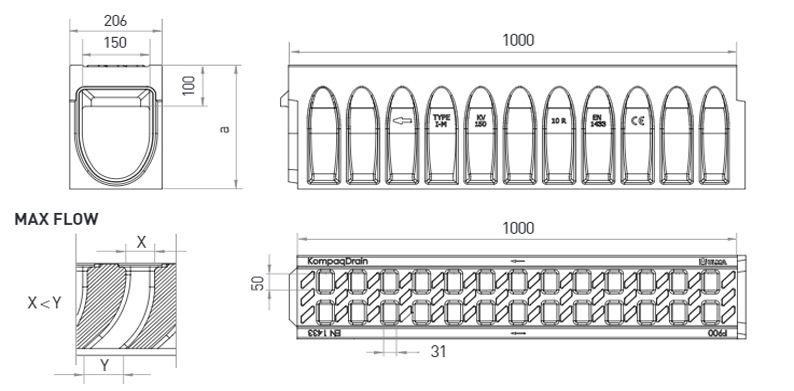

Canale di drenaggio lineare, modello ULMA KompaqDrain® Civil KVF150, monolitico con griglia integrata in un corpo unico e senza discontinuità, antivandalismo e resistente alla ruggine. Classe di carico F-900 per grandi carichi. Sezione a forma di V ottimizzata e fori con geometria MAX-FLOW®: effetto autopulente a bassa portata, maggiore capacità a portata massima e apertura positiva per evitare intasamenti causati dalla sporcizia, in zone senza pendenza. Superficie attiva con elementi che indirizzano il velo d’acqua verso i fori di scolo. Sistema di incastro maschio e femmina ad allineamento orizzontale e verticale, e scanalatura perimetrale preformata per agevolare la posa del giunto di tenuta a 360˚. L’elemento d’ispezione e il pozzetto superiore includono la griglia in ghisa FNX150FTFM. Disporre di forme prefabbricate laterali per Uscita orizzontali su ogni lato e forme prefabbricate laterali per connessioni a T, L e in croce.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | ||||||||
KVF150.10R | 1000mm | 300mm | 206mm | 150mm | 227.0 | 12.0 | 65.0 | DWG | |||
KVF150.20R | 1000mm | 400mm | 206mm | 150mm | 377.0 | 12.0 | 75.0 | DWG | |||
KVF150.30R | 1000mm | 500mm | 206mm | 150mm | 527.0 | 8.0 | 84.0 | DWG |
POZZETTI E DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del elemento d´ispezione AKVF150MF | DWG | |
Scheda tecnicha del pozzetto AKVF150MF.RS + AKVF150I + AKVF150B | DWG | |
Istruzioni di posa per pavimentazione in asfalto Longitudinale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in asfalto Transversale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo Longitudinale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo Transversale al senso di circolazione | DWG |
