KOMPAQ150 INDUSTRY

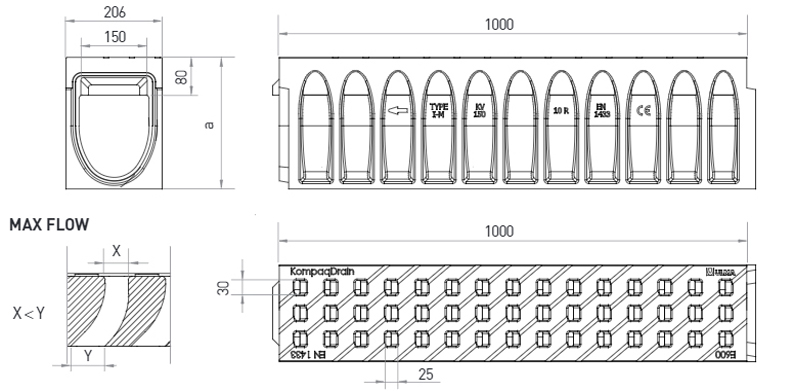

Canale di drenaggio lineare, modello ULMA KompaqDrain® Industry KVE150, monolitico con griglia integrata in un corpo unico e senza discontinuità, antivandalismo e resistente alla ruggine. Classe di carico E-600 con disegno della superficie estremamente liscio per evitare vibrazioni nel passaggio veicoli, fori di raccolta 30x25 mm. Sezione a forma di V ottimizzata e fori con geometria MAXFLOW®: effetto autopulente a bassa portata, maggiore capacità a portata massima e apertura positiva per evitare intasamenti causati dalla sporcizia, in zone senza pendenza. Superficie attiva con elementi che indirizzano il velo d’acqua verso i fori di scolo. L’elemento d’ispezione e il pozzetto superiore includono la griglia in ghisa FNX150FTEM. Disporre di forme prefabbricate laterali per Uscita orizzontali su ogni lato e forme prefabbricate laterali per connessioni a T, L e in croce.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | ||||||||
| KVE150.10R | 1000mm | 280mm | 206mm | 150mm | 227.0 | 12.0 | 59.0 | DWG | |||
| KVE150.20R | 1000mm | 380mm | 206mm | 150mm | 377.0 | 12.0 | 69.0 | DWG | |||
| KVE150.30R | 1000mm | 480mm | 206mm | 150mm | 527.0 | 8.0 | 80.0 | DWG | |||
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del elemento d´ispezione AKVE150MF | DWG | |
| Scheda tecnicha del pozzetto AKVE150MF.RS + AKVF150I + AKVF150B | DWG | |
| Istruzioni di posa per pavi in asfalto per classe di carico fino D400 Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavi in asfalto per classe di carico E600 Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavi in asfalto per classe di carico fino C250 Transversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavi in asfalto per classe di carico D400-E600 Transversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavi in calcestruzzo Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavi in calcestruzzo Transversale al senso di circolazione | DWG | |
