KOMPAQ200 CITY

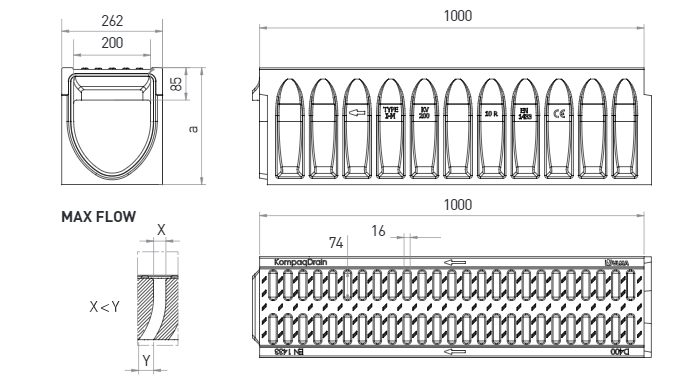

Canale di drenaggio lineare, modello ULMA KompaqDrain® City KVFDH200, monolitico con griglia integrata in un corpo unico e senza discontinuità, antivandalismo e resistente alla ruggine. Classe di carico D-400 per il passaggio di tutti i tipi di veicoli e con fori di raccolta ridotti a 16 mm. Sezione a forma di V ottimizzata e fori con geometria MAX-FLOW®: effetto autopulente a bassa portata, maggiore capacità a portata massima e apertura positiva per evitare intasamenti causati dalla sporcizia, in zone senza pendenza. Superficie attiva con elementi che indirizzano il velo d’acqua verso i fori di scolo. L’elemento d’ispezione e il pozzetto superiore includono la griglia in ghisa FNX200FTDM. Disporre di forme prefabbricate laterali per Uscita orizzontali su ogni lato e forme prefabbricate laterali per connessioni a T, L e in croce.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | ||||||||
| KVFDH200.10R | 1000mm | 305mm | 262mm | 200mm | 318.0 | 12.0 | 79.0 | DWG | |||
| KVFDH200.30R | 1000mm | 505mm | 262mm | 200mm | 718.0 | 8.0 | 101.0 | DWG | |||
| KVFDH200.50R | 1000mm | 705mm | 262mm | 200mm | 1118.0 | 8.0 | 131.0 | DWG | |||
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del elemento d´ispezione AKVFDH200MF | DWG | |
| Scheda tecnicha del pozzetto AKVFDH200MF.R + AKVF200I + AKVF200B | DWG | |
| Istruzioni di posa per pavimentazione in selciato per classe di carico fino C250 | DWG | |
| Istruzioni di posa per pavimentazione in selciato per classe di carico D400 | DWG | |
| Istruzioni di posa per pavimentazione in asfalto Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in asfalto per classe di carico fino C250 Transversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in asfalto per classe di carico D400 Transversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo Transversale al senso di circolazione | DWG | |
