KOMPAQ200 CIVIL

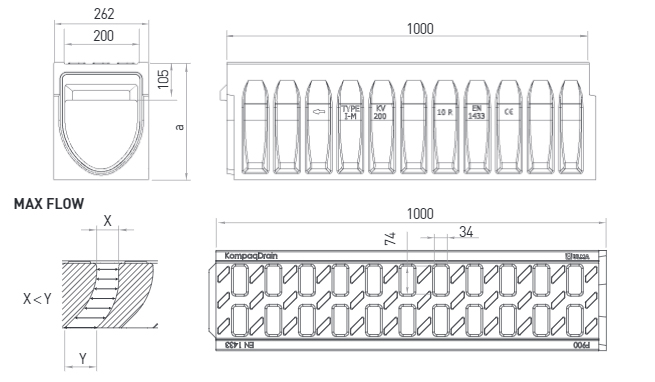

Canale di drenaggio lineare, modello ULMA KompaqDrain® Civil KVF200, monolitico con griglia integrata in un corpo unico e senza discontinuità, antivandalismo e resistente alla ruggine. Classe di carico F-900 per grandi carichi. Sezione a forma di V ottimizzata e fori con geometria MAX-FLOW®: effetto autopulente a bassa portata, maggiore capacità a portata massima e apertura positiva per evitare intasamenti causati dalla sporcizia, in zone senza pendenza. Superficie attiva con elementi che indirizzano il velo d’acqua verso i fori di scolo. Sistema di incastro maschio e femmina ad allineamento orizzontale e verticale, e scanalatura perimetrale preformata per agevolare la posa del giunto di tenuta a 360˚. L’elemento d’ispezione e il pozzetto superiore includono la griglia in ghisa FNX200FTFM. Disporre di forme prefabbricate laterali per Uscita orizzontali su ogni lato e forme prefabbricate laterali per connessioni a T, L e in croce.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | ||||||||
KVF200.10R | 1000mm | 325mm | 262mm | 200mm | 318.0 | 12.0 | 88.0 | DWG | |||
KVF200.30R | 1000mm | 525mm | 262mm | 200mm | 718.0 | 8.0 | 111.0 | DWG | |||
KVF200.50R | 1000mm | 725mm | 262mm | 200mm | 1118.0 | 8.0 | 141.0 | DWG |
POZZETTI E DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del elemento d´ispezione AKVF200MF | DWG | |
Scheda tecnicha del elemento d´ispezione AKVF200MF.RS + AKVF200I + AKVF200B | DWG | |
Istruzioni di posa per pavimentazione in asfalto Longitudinale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in asfalto Transversale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo Longitudinale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo Transversale al senso di circolazione | DWG |
