KOMPAQ200 INDUSTRY

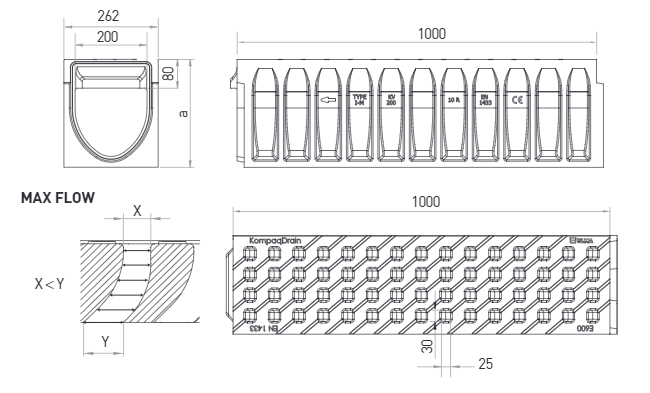

Canale di drenaggio lineare, modello ULMA KompaqDrain® Industry KVE200, monolitico con griglia integrata in un corpo unico e senza discontinuità, antivandalismo e resistente alla ruggine. Classe di carico E-600 con disegno della superficie estremamente liscio per evitare vibrazioni nel passaggio veicoli, fori di raccolta 30x25 mm.Sezione a forma di V ottimizzata e fori con geometria MAXFLOW®: effetto autopulente a bassa portata, maggiore capacità a portata massima e apertura positiva per evitare intasamenti causati dalla sporcizia, in zone senza pendenza. Superficie attiva con elementi che indirizzano il velo d’acqua verso i fori di scolo. L’elemento d’ispezione e il pozzetto superiore includono la griglia in ghisa FNX200FTEM. Disporre di forme prefabbricate laterali per Uscita orizzontali su ogni lato e forme prefabbricate laterali per connessioni a T, L e in croce.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | ||||||||
| KVE200.10R | 1000mm | 300mm | 262mm | 200mm | 318.0 | 12.0 | 81.0 | DWG | |||
| KVE200.30R | 1000mm | 500mm | 262mm | 200mm | 718.0 | 8.0 | 104.0 | DWG | |||
| KVE200.50R | 1000mm | 700mm | 262mm | 200mm | 1118.0 | 8.0 | 134.0 | DWG | |||
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del elemento d´ispezione AKVE200MF | DWG | |
| Scheda tecnicha del pozzetto AKVE200MF.RS + AKVF200I + AKVF200B | DWG | |
| Istruzioni di posa per pavi in asfalto per classe di carico fino D400 Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavi in asfalto per classe di carico E600 Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavi in asfalto per classe di carico fino C250 Transversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavi in asfalto per classe di carico D400-E600 Transversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavi in calcestruzzo Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavi in calcestruzzo Transversale al senso di circolazione | DWG | |
