F100

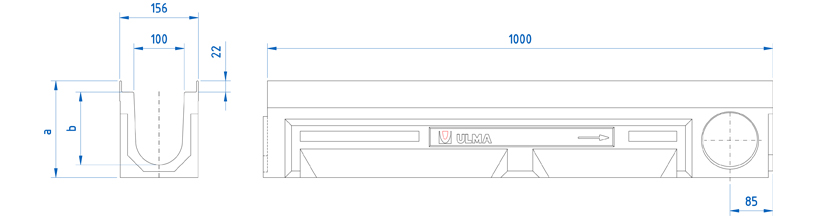

Canale di calcestruzzo polimerico tipo ULMA, modello F100K, di altezza esterna 156 mm, larghezza interna 100 mm e altezze esterne disponibili tra 190 mm e 310 mm, con possibilità di installazione con pendenza a gradoni, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, fissaggio di sicurezza in 8 punti per ML, profili di acciaio zincato di protezione laterale.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| F100K000R | 1000mm | 130mm | 156mm | 100mm | 110mm | - | 70.0 | 49.0 | 20.01 | 1.3 | DWG | |
| F100K00R | 1000mm | 190mm | 156mm | 100mm | 110mm | 110mm | 126.0 | 52.0 | 26.72 | 5.5 | DWG | |
| F100K10R | 1000mm | 250mm | 156mm | 100mm | 110mm | - | 184.0 | 39.0 | 28.91 | 9.9 | DWG | |
| F100K20R | 1000mm | 310mm | 156mm | 100mm | 110mm | 110mm | 242.0 | 39.0 | 34.20 | 15.2 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte antitacco | D-400 | FNHX100FTDM | 8 bulloni per ml | DWG | |
| Ghisa | Chiusa | F-900 | FC100FTFM | 8 bulloni per ml | DWG | |
| Ghisa | A ponte | F-900 | FNX100FTFM | 8 bulloni per ml | DWG | |
| Ghisa | A ponte antitacco | F-900 | FNHX100FTFM | 8 bulloni per ml | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AF100 | DWG | |
| Istruzioni di posa per pavimentazione in asfalto Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in asfalto Trasversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo Trasversale al senso di circolazione | DWG | |
| Istruzioni di posa filo marciapiapiede | DWG | |
