F150

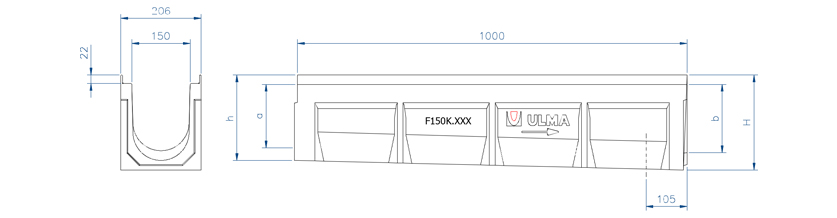

Canale di calcestruzzo polimerico tipo ULMA, modello F150K, di larghezza esterna 206 mm, larghezza interna 150 mm e altezze esterne disponibili tra 220 mm e 370 mm, con possibilità di installazione con pendenza a gradoni, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, fissaggio di sicurezza in 8 punti per ML, profili di acciaio zincato di protezione laterale.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | |||||||||
F150K01M | 500mm | 145mm | 212mm | 150mm | - | - | 120.0 | - | 14.13 | - | DWG | |
F150K02 | 1000mm | - | 206mm | 150mm | - | - | 155.0 | - | 28.35 | - | DWG | |
F150K03 | 1000mm | - | 206mm | 150mm | - | - | 190.0 | - | 30.44 | - | DWG | |
F150K04 | 1000mm | - | 206mm | 150mm | - | - | 230.0 | - | 32.53 | - | DWG | |
F150K00R | 1000mm | 220mm | 206mm | 150mm | 160mm | - | 230.0 | 45.0 | 29.47 | 11.5 | DWG | |
F150K05 | 1000mm | - | 206mm | 150mm | - | - | 265.0 | - | 34.62 | - | DWG | |
F150K06 | 1000mm | - | 206mm | 150mm | - | - | 305.0 | - | 36.71 | - | DWG | |
F150K10R | 1000mm | 270mm | 206mm | 150mm | 160mm | - | 305.0 | 36.0 | 33.45 | 17.8 | DWG | |
F150K07 | 1000mm | - | 206mm | 150mm | - | - | 340.0 | - | 38.8 | - | DWG | |
F150K08 | 1000mm | - | 206mm | 150mm | - | - | 375.0 | - | 40.89 | - | DWG | |
F150K20R | 1000mm | 320mm | 206mm | 150mm | 160mm | 160mm | 375.0 | 27.0 | 41.52 | 24.9 | DWG | |
F150K09 | 1000mm | - | 206mm | 150mm | - | - | 410.0 | - | 42.98 | - | DWG | |
F150K10 | 1000mm | - | 206mm | 150mm | - | - | 457.0 | - | 45.07 | - | DWG | |
F150K30R | 1000mm | 370mm | 206mm | 150mm | 160mm | - | 457.0 | 27.0 | 43.94 | 33.2 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Ghisa | A ponte | D-400 | FNX150FTDM | 8 bulloni per ml | DWG | |
Ghisa | A ponte antitacco | D-400 | FNHX150FTDM | 8 bulloni per ml | DWG | |
Ghisa | A ponte | E-600 | FNX150FTEM | 8 bulloni per ml | DWG | |
Ghisa | A ponte | F-900 | FNX150FTFM | 8 bulloni per ml | DWG | |
Ghisa | A ponte antitacco | F-900 | FNHX150FTFM | 8 bulloni per ml | DWG | |
Ghisa | Chiusa | F-900 | FC150FTFM | 8 bulloni per ml | DWG | |
Ghisa inossidabile | A ponte | D-400 | FIN150FTDM | 8 bulloni per ml | DWG |
POZZETTI E DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del Pozzetto AF150S+A150I+A150B | DWG | |
Scheda tecnicha del Pozzetto AF150S+A150B | DWG | |
Scheda tecnicha del Pozzetto AF150 | DWG | |
Istruzioni di posa per pavimentazione in asfalto Longitudinale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in asfalto Trasversale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo Longitudinale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo Trasversale al senso di circolazione | DWG | |
Istruzioni di posa filo marciapiapiede | DWG |
