F200

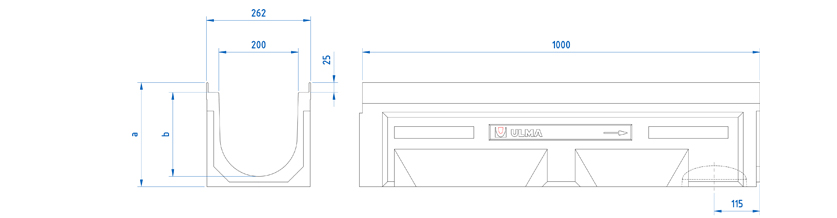

Canale di calcestruzzo polimerico tipo ULMA, modello F200K, di larghezza esterna 262 mm, larghezza interna 200 mm con altezze esterne disponibili tra 263 mm e 363 mm, con possibilità di installazione con pendenza a gradoni, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, fissaggio di sicurezza in 8 punti per ML, profili di acciaio zincato di protezione laterale.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| F200K00R | 1000mm | 263mm | 262mm | 200mm | 160mm | - | 374.0 | 28.0 | 43.89 | 21.3 | DWG | |
| F200K10R | 1000mm | 313mm | 262mm | 200mm | 160mm | 160mm | 473.0 | 21.0 | 48.07 | 30.7 | DWG | |
| F200K20R | 1000mm | 363mm | 262mm | 200mm | 160mm | 160mm | 571.0 | 21.0 | 53.82 | 41.4 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | D-400 | FNX200FTDM | 8 bulloni per ml | DWG | |
| Ghisa | A ponte | E-600 | FNX200FTEM | 8 bulloni per ml | DWG | |
| Ghisa | A ponte | F-900 | FNX200FTFM | 8 bulloni per ml | DWG | |
| Ghisa | Chiusa | F-900 | FC200FTFM | 8 bulloni per ml | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AF200 | DWG | |
| Scheda tecnicha del Pozzetto AF200S+A200I+A200B | DWG | |
| Scheda tecnicha del Pozzetto AF200S+A200B | DWG | |
| Istruzioni di posa per pavimentazione in asfalto Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in asfalto Trasversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo Trasversale al senso di circolazione | DWG | |
| Istruzioni di posa filo marciapiapiede | DWG | |
