F250

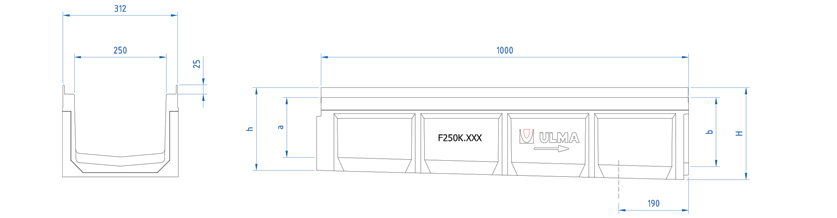

Canale di calcestruzzo polimerico tipo ULMA, modello F250K, di larghezza esterna 312 mm, larghezza interna 250 mm e con altezze esterne disponibili tra 300 mm e 450 mm, con possibilità di pendenza a gradoni, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, fissaggio di sicurezza in 8 punti per ML, profili di acciaio zincato di protezione laterale.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | |||||||||
F250K01RM | 500mm | 150mm | 312mm | 250mm | - | - | 220.0 | - | 19.86 | - | DWG | |
F250K01 | 1000mm | 312mm | 250mm | - | - | 280.0 | - | 34.49 | - | DWG | ||
F250K02 | 1000mm | 312mm | 250mm | - | - | 340.0 | - | 38.14 | - | DWG | ||
F250K03 | 1000mm | 312mm | 250mm | - | - | 400.0 | - | 40.75 | - | DWG | ||
F250K04 | 1000mm | 312mm | 250mm | - | - | 460.0 | - | 42.32 | - | DWG | ||
F250K05 | 1000mm | 312mm | 250mm | - | - | 520.0 | - | 44.30 | - | DWG | ||
F250K06 | 1000mm | 312mm | 250mm | - | - | 580.0 | - | 46.81 | - | DWG | ||
F250K00R | 1000mm | 300mm | 312mm | 250mm | 250.0 | 200.0 | 580.0 | 28.0 | 47.13 | 38.5 | DWG | |
F250K07 | 1000mm | 312mm | 250mm | - | - | 640.0 | - | 48.28 | - | DWG | ||
F250K08 | 1000mm | 312mm | 250mm | - | - | 700.0 | - | 52.88 | - | DWG | ||
F250K10R | 1000mm | 350mm | 312mm | 250mm | 250.0 | 200.0 | 700.0 | 28.0 | 49.64 | 51.5 | DWG | |
F250K09 | 1000mm | 312mm | 250mm | - | - | 760.0 | - | 55.18 | - | DWG | ||
F250K10 | 1000mm | 312mm | 250mm | - | - | 820.0 | - | 57.79 | - | DWG | ||
F250K20R | 1000mm | 400mm | 312mm | 250mm | 250.0 | 200.0 | 820.0 | 21.0 | 55.02 | 65.6 | DWG | |
F250K11 | 1000mm | 312mm | 250mm | - | - | 870.0 | - | 69.61 | - | DWG | ||
F250K12 | 1000mm | 312mm | 250mm | - | - | 930.0 | - | 73.36 | - | DWG | ||
F250K30R | 1000mm | 450mm | 312mm | 250mm | - | - | 935.0 | 14.0 | 63.22 | 80.9 | DWG | |
F250K13 | 1000mm | 312mm | 250mm | - | - | 985.0 | - | 77.53 | - | DWG | ||
F250K14 | 1000mm | 312mm | 250mm | - | - | 1045.0 | - | 79.83 | - | DWG | ||
F250K15 | 1000mm | 312mm | 250mm | - | - | 1100.0 | - | 83.79 | - | DWG | ||
F250K16 | 1000mm | 312mm | 250mm | - | - | 1160.0 | - | 87.98 | - | DWG | ||
F250K17 | 1000mm | 312mm | 250mm | - | - | 1215.0 | - | 90.07 | - | DWG | ||
F250K18 | 1000mm | 312mm | 250mm | - | - | 1270.0 | - | 94.25 | - | DWG | ||
F250K19 | 1000mm | 312mm | 250mm | - | - | 1320.0 | - | 98.43 | - | DWG | ||
F250K20 | 1000mm | 312mm | 250mm | - | - | 1380.0 | - | 103.66 | - | DWG | ||
F250K40R | 1000mm | 650mm | 312mm | 250mm | 250.0 | - | 1383.0 | 8.0 | 91,1 | 151,7 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Ghisa | A ponte | C-250 | FNX250FTCM | 8 bulloni per ml | DWG | |
Ghisa | A ponte | D-400 | FNX250FTDM | 8 bulloni per ml | DWG | |
Ghisa | A ponte | F-900 | FNX250FTFM | 8 bulloni per ml | DWG | |
Ghisa | Chiusa | F-900 | FC250FTFM | 8 bulloni per ml | DWG | |
Acciaio Zincato | A fessura | D-400 | GRL250FOD | A pressione, senza bulloni | DWG |
POZZETTI E DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del Pozzeto AF250 | DWG | |
Scheda tecnicha del Pozzeto AF250S+A250B | DWG | |
Scheda tecnicha del Pozzeto AF250S+A250B415 | DWG | |
Istruzioni di posa per pavimentazione in asfalto Longitudinale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in asfalto Trasversale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo Longitudinale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo Trasversale al senso di circolazione | DWG | |
Istruzioni di posa filo marciapiapiede | DWG |
