F300

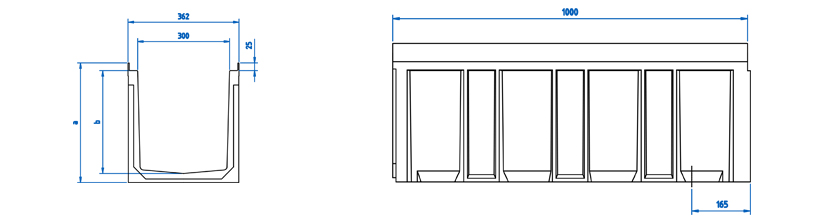

Canale di calcestruzzo polimerico tipo ULMA, modello F300K, di larghezza esterna 362 mm, larghezza interna 300 mm e con altezze esterne disponibili tra 300 mm e 600 mm, con possibilità di installazione con pendenza a gradoni, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, fissaggio di sicurezza in 8 punti per ML, profili di acciaio zincato di protezione laterale
* Disponibile anche con bordo rinforzato in ghisa.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | |||||||||
F300K000R | 1000mm | 300mm | 362mm | 300mm | 250mm | - | 710.0 | 15.0 | 54.34 | 46.4 | DWG | |
F300K00R | 1000mm | 390mm | 362mm | 300mm | 250mm | - | 975.0 | 9.0 | 62.02 | 77.5 | DWG | |
F300K10R | 1000mm | 440mm | 362mm | 300mm | 250mm | - | 1110.0 | 9.0 | 70.43 | 94.2 | DWG | |
F300K20R | 1000mm | 490mm | 362mm | 300mm | 250mm | - | 1240.0 | 9.0 | 75.97 | 113.8 | DWG | |
F300K60R | 1000mm | 600mm | 362mm | 300mm | - | - | 1525.0 | 9.0 | 96.14 | 163.8 | DWG | |
F300KH750 | 1000mm | 750mm | 394mm | 300mm | - | - | 1933.0 | 4.0 | 112.02 | 230.2 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Ghisa | A ponte | C-250 | FNX300FTCM | 8 bulloni per ML | DWG | |
Ghisa | A ponte | D-400 | FNX300FTDM | 8 bulloni per ML | DWG | |
Ghisa | A ponte | F-900 | FNX300FTFM | 8 bulloni per ML | DWG | |
Ghisa | Chiusa | F-900 | FC300FTFM | 8 bulloni per ML | DWG | |
Acciaio Zincato | A fessura | D-400 | GRL300FOD | Senza bulloni | DWG |
POZZETTI E DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del Pozzetto AF300 | DWG | |
Scheda tecnicha del Pozzetto AF300S+A300B | DWG | |
Istruzioni di posa per pavimentazione asfalto Longitudinale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione asfalto Trasversale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione calcestruzzo Longitudinale al senso di circolazione | DWG | |
Istruzioni di posa per pavimentazione calcestruzzo Trasversale al senso di circolazione | DWG |
