S300

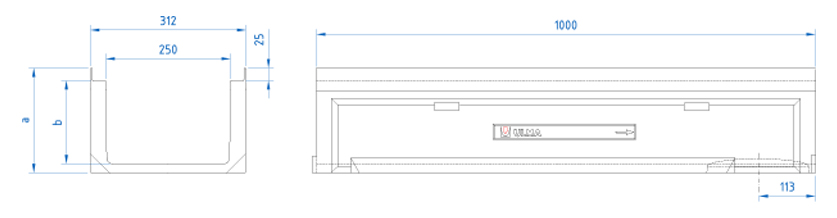

Canale di calcestruzzo polimerico tipo ULMA, modello S300F, di larghezza esterna 312 mm, larghezza interna 250 mm e altezza esterna 210mm, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, profili di acciaio zincato di protezione laterale, fissaggio di sicurezza in 8 punti per ML.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | |||||||||
S300F | 1000mm | 210mm | 312mm | 250mm | 200mm | - | 407.0 | 24.0 | 34.57 | 22.1 | DWG | |
SM300F | 1000mm | 120mm | 312mm | 250mm | 200mm | - | 185.0 | 24.0 | 25.20 | 6.2 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Ghisa | A ponte | C-250 | FNX250FTCM | 8 bulloni per ML | DWG | |
Ghisa | A ponte | D-400 | FNX250FTDM | 8 bulloni per ML | DWG | |
Ghisa | A ponte | F-900 | FNX250FTFM | 8 bulloni per ML | DWG | |
Ghisa | Chiusa | F-900 | FC250FTFM | 8 bulloni per ML | DWG | |
Acciaio Zincato | A fessura | D-400 | GRL250FOD | Senza bulloni | DWG |
POZZETTI E DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del Pozzetto AF250 | DWG | |
Scheda tecnicha del Pozzetto AF250S+A250I+A250B | DWG | |
Scheda tecnicha del Pozzetto AF250S+A250B | DWG | |
Istruzioni di posa per pavimentazione in asfalto | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
Istruzioni di posa per pavimentazione in asfalto su soletta in calcestruzzo armato | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo su soletta in calcestruzzo armato | DWG | |
Istruzioni di posa per pavimentazione in selciato su soletta in calcestruzzo armato | DWG |
