S350

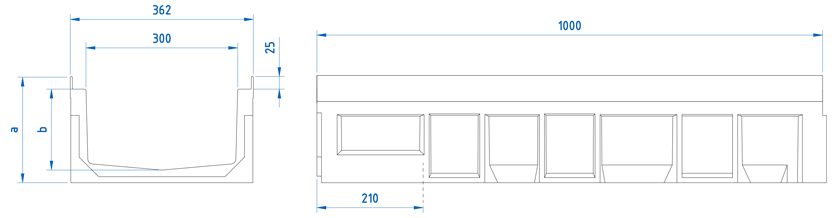

Canale di calcestruzzo polimerico tipo ULMA, modello S350F, di larghezza esterna 360 mm, larghezza interna 300 mm, e altezza esterna 210 mm, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, profili di acciaio zincato di protezione laterale, fissaggio di sicurezza in 8 punti per ML.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| S350F | 1000mm | 210mm | 362mm | 300mm | 250mm | - | 455 | 18 | 43.37 | 23.4 | DWG | |
| SM350F | 1000mm | 150mm | 362mm | 300mm | 200mm | - | 294 | 24 | 41.10 | 11.8 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | C-250 | FNX300FTCM | 8 bulloni per ML | DWG | |
| Ghisa | A ponte | D-400 | FNX300FTDM | 8 bulloni per ML | DWG | |
| Ghisa | A ponte | F-900 | FNX300FTFM | 8 bulloni per ML | DWG | |
| Ghisa | Chiusa | F-900 | FC300FTFM | 8 bulloni per ML | DWG | |
| Acciaio Zincato | A fessura | D-400 | GRL300FOD | Senza bulloni | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AF300 | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in asfalto su soletta in calcestruzzo armato | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo su soletta in calcestruzzo armato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su soletta in calcestruzzo armato | DWG | |
