MINIKIT

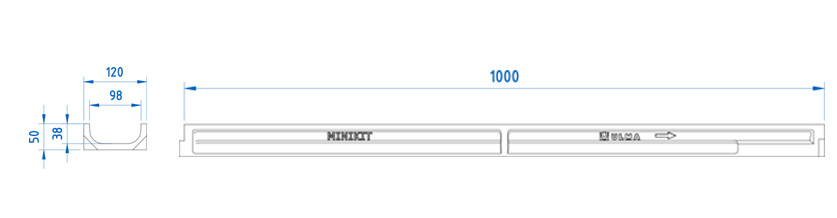

ML completo composto da 1 Unità di canale in calcestruzzo polimerico tipo ULMA, per la raccolta delle acque piovane, modello MINIKIT, larghezza esterna 120mm, larghezza interna 98mm e altezza esterna 50mm.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| MINIKIT | 1000mm | 50mm | 120mm | 98mm | 110mm | - | 34.0 | 126 (con rejilla montada) | 4.69 | 0.5 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Acciaio Zincato | A ponte | A-15 | GNS100UOA | A pressione o clip | DWG | |
| Acciaio Zincato | A ponte | A-15 | GR100UOAH25 | Posata | DWG | |
| DETTAGLI DI POSA | ||
|---|---|---|
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in asfalto su soletta in calcestruzzo armato | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo su soletta in calcestruzzo armato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su soletta in calcestruzzo armato | DWG | |
