MultiV+100

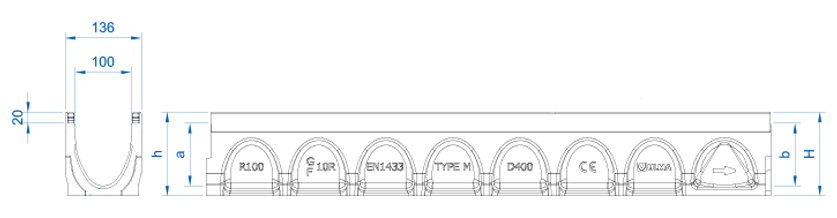

Canale di calcestruzzo polimerico tipo ULMA, modello multiV+ R100G, larghezza esterna 136mm, larghezza interna 100mm e con altezze esterne fra 80 e 300mm, con possibilità di installazione in pendenza a gradoni, per raccolta di acque pluviali, in moduli da 1 ML di lunghezza, sezione a V ottimizzata con effetto autopulente disegnata particolarmente per tratti di canale senza pendenza longitudinale, profili di acciaio galvanizzato per protezione laterale, sistema di fissaggio senza viti RapidLock®, con 8 punti di fissaggio per ML
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| R100GH8 | 1000mm | 80mm | 136mm | 100mm | 110.0 | 40.0 | 90.0 | 11.24 | 0.9 | DWG | ||
| R100G00R | 1000mm | 100mm | 136mm | 100mm | 110.0 | 56.0 | 90.0 | 12.28 | 1.5 | DWG | ||
| R100G01 | 1000mm | 100/105 | 136mm | 100mm | 110.0 | 60.9 | 90.0 | 12.45 | - | DWG | ||
| R100G02 | 1000mm | 105/110 | 136mm | 100mm | 110.0 | 64.3 | 90.0 | 12.86 | - | DWG | ||
| R100G03 | 1000mm | 110/115 | 136mm | 100mm | 110.0 | 67.7 | 90.0 | 13.32 | - | DWG | ||
| R100G04 | 1000mm | 115/120 | 136mm | 100mm | 110.0 | 71.1 | 90.0 | 13.73 | - | DWG | ||
| R100G05 | 1000mm | 120/125 | 136mm | 100mm | 110.0 | 74.5 | 90.0 | 14.16 | - | DWG | ||
| R100G06 | 1000mm | 125/130 | 136mm | 100mm | 110.0 | 77.9 | 75.0 | 14.57 | - | DWG | ||
| R100G07 | 1000mm | 130/135 | 136mm | 100mm | 110.0 | 81.3 | 75.0 | 15.09 | - | DWG | ||
| R100G08 | 1000mm | 135/140 | 136mm | 100mm | 110.0 | 84.7 | 75.0 | 15.44 | - | DWG | ||
| R100G09 | 1000mm | 140/145 | 136mm | 100mm | 110.0 | 88.1 | 75.0 | 15.87 | - | DWG | ||
| R100G10 | 1000mm | 145/150 | 136mm | 100mm | 110.0 | 91.5 | 75.0 | 16.35 | - | DWG | ||
| R100G10R | 1000mm | 150mm | 136mm | 100mm | 110.0 | 91.5 | 75.0 | 15.26 | 3.3 | DWG | ||
| R100G11 | 1000mm | 150/155 | 136mm | 100mm | 110.0 | 96.5 | 75.0 | 15.13 | - | DWG | ||
| R100G12 | 1000mm | 155/160 | 136mm | 100mm | 110.0 | 100.6 | 75.0 | 15.69 | - | DWG | ||
| R100G13 | 1000mm | 160/165 | 136mm | 100mm | 110.0 | 104.6 | 75.0 | 16.00 | - | DWG | ||
| R100G14 | 1000mm | 165/170 | 136mm | 100mm | 110.0 | 108.7 | 75.0 | 16.40 | - | DWG | ||
| R100G15 | 1000mm | 170/175 | 136mm | 100mm | 110.0 | 112.7 | 75.0 | 16.73 | - | DWG | ||
| R100G16 | 1000mm | 175/1780 | 136mm | 100mm | 110.0 | 116.8 | 60.0 | 17.38 | - | DWG | ||
| R100G17 | 1000mm | 180/185 | 136mm | 100mm | 110.0 | 120.8 | 60.0 | 17.73 | - | DWG | ||
| R100G18 | 1000mm | 185/190 | 136mm | 100mm | 110.0 | 124.9 | 60.0 | 18.24 | - | DWG | ||
| R100G19 | 1000mm | 190/195 | 136mm | 100mm | 110.0 | 128.9 | 60.0 | 18.67 | - | DWG | ||
| R100G20 | 1000mm | 195/200 | 136mm | 100mm | 110.0 | 133.0 | 60.0 | 18.98 | - | DWG | ||
| R100G20R | 1000mm | 200mm | 136mm | 100mm | 110.0 | 133.0 | 60.0 | 18.66 | 6.0 | DWG | ||
| R100G21 | 1000mm | 200/205 | 136mm | 100mm | 110.0 | 137.3 | 60.0 | 14.63 | - | DWG | ||
| R100G22 | 1000mm | 205/210 | 136mm | 100mm | 110.0 | 141.6 | 60.0 | 15.67 | - | DWG | ||
| R100G23 | 1000mm | 201/215 | 136mm | 100mm | 110.0 | 145.9 | 60.0 | 15.67 | - | DWG | ||
| R100G24 | 1000mm | 215/220 | 136mm | 100mm | 110.0 | 150.2 | 60.0 | 16.72 | - | DWG | ||
| R100G25 | 1000mm | 220/225 | 136mm | 100mm | 110.0 | 154.5 | 60.0 | 16.72 | - | DWG | ||
| R100G26 | 1000mm | 225/230 | 136mm | 100mm | 110.0 | 158.8 | 45.0 | 16.72 | - | DWG | ||
| R100G27 | 1000mm | 230/235 | 136mm | 100mm | 110.0 | 163.1 | 45.0 | 17.76 | - | DWG | ||
| R100G28 | 1000mm | 235/240 | 136mm | 100mm | 110.0 | 167.4 | 45.0 | 17.76 | - | DWG | ||
| R100G29 | 1000mm | 240/245 | 136mm | 100mm | 110.0 | 171.7 | 45.0 | 18.81 | - | DWG | ||
| R100G30 | 1000mm | 245/250 | 136mm | 100mm | 110.0 | 176.0 | 45.0 | 18.81 | - | DWG | ||
| R100G30R | 1000mm | 250mm | 136mm | 100mm | 110.0 | 176.0 | 45.0 | 21.57 | 9.2 | DWG | ||
| R100G40R | 1000mm | 300mm | 136mm | 100mm | 110.0 | 220.0 | 45.0 | 24.70 | 13.0 | DWG | ||
| R100G10RM | 500mm | 150mm | 136mm | 100mm | 90.0 | 75.0 | 91.5 | 150.0 | 9.11 | 3.3 | DWG | |
| R100G20RM | 500mm | 200mm | 136mm | 100mm | 90.0 | 110.0 | 133.0 | 120.0 | 10.53 | 6.0 | DWG | |
| R100FGH8 | 1000mm | 80mm | 136mm | 100mm | 110.0 | 40.0 | 90.0 | 11.24 | 0.9 | DWG | ||
| R100F00R | 1000mm | 100mm | 136mm | 100mm | 110.0 | 56.0 | 56.0 | 12.28 | 1.5 | DWG | ||
| R100F01 | 1000mm | 100/105 | 136mm | 100mm | 110.0 | 60.9 | 90.0 | 12.45 | - | DWG | ||
| R100F02 | 1000mm | 105/110 | 136mm | 100mm | 110.0 | 64.3 | 90.0 | 12.86 | - | DWG | ||
| R100F03 | 1000mm | 110/115 | 136mm | 100mm | 110.0 | 67.7 | 90.0 | 13.32 | - | DWG | ||
| R100F04 | 1000mm | 115/120 | 136mm | 100mm | 110.0 | 71.1 | 90.0 | 13.73 | - | DWG | ||
| R100F05 | 1000mm | 120/125 | 136mm | 100mm | 110.0 | 74.5 | 90.0 | 14.16 | - | DWG | ||
| R100F06 | 1000mm | 125/130 | 136mm | 100mm | 110.0 | 77.9 | 75.0 | 14.57 | - | DWG | ||
| R100F07 | 1000mm | 130/135 | 136mm | 100mm | 110.0 | 81.3 | 75.0 | 15.09 | - | DWG | ||
| R100F08 | 1000mm | 135/140 | 136mm | 100mm | 110.0 | 84.7 | 75.0 | 15.44 | - | DWG | ||
| R100F09 | 1000mm | 140/145 | 136mm | 100mm | 110.0 | 88.1 | 75.0 | 15.87 | - | DWG | ||
| R100F10 | 1000mm | 145/150 | 136mm | 100mm | 110.0 | 91.5 | 75.0 | 16.35 | - | DWG | ||
| R100F10R | 1000mm | 150mm | 136mm | 100mm | 110.0 | 91.5 | 48.0 | 15.26 | 3.3 | DWG | ||
| R100F11 | 1000mm | 150/155 | 136mm | 100mm | 110.0 | 96.5 | 75.0 | 15.13 | - | DWG | ||
| R100F12 | 1000mm | 155/160 | 136mm | 100mm | 110.0 | 100.6 | 75.0 | 15.69 | - | DWG | ||
| R100F13 | 1000mm | 160/165 | 136mm | 100mm | 110.0 | 104.6 | 75.0 | 16.00 | - | DWG | ||
| R100F14 | 1000mm | 165/170 | 136mm | 100mm | 110.0 | 108.7 | 75.0 | 16.40 | - | DWG | ||
| R100F15 | 1000mm | 170/175 | 136mm | 100mm | 110.0 | 112.7 | 75.0 | 16.73 | - | DWG | ||
| R100F16 | 1000mm | 175/180 | 136mm | 100mm | 110.0 | 116.8 | 60.0 | 17.38 | - | DWG | ||
| R100F17 | 1000mm | 180/185 | 136mm | 100mm | 110.0 | 120.8 | 60.0 | 17.73 | - | DWG | ||
| R100F18 | 1000mm | 185/190 | 136mm | 100mm | 110.0 | 124.9 | 60.0 | 18.24 | - | DWG | ||
| R100F19 | 1000mm | 190/195 | 136mm | 100mm | 110.0 | 128.9 | 60.0 | 18.67 | - | DWG | ||
| R100F20 | 1000mm | 195/200 | 136mm | 100mm | 110.0 | 133.0 | 60.0 | 18.98 | - | DWG | ||
| R100F20R | 1000mm | 200mm | 136mm | 100mm | 110.0 | 133.0 | 40.0 | 18.66 | 6.0 | DWG | ||
| R100F21 | 1000mm | 200/205 | 136mm | 100mm | 110.0 | 137.3 | 60.0 | 14.63 | - | DWG | ||
| R100F22 | 1000mm | 205/210 | 136mm | 100mm | 110.0 | 141.6 | 60.0 | 15.67 | - | DWG | ||
| R100F23 | 1000mm | 210/215 | 136mm | 100mm | 110.0 | 145.9 | 60.0 | 15.67 | - | DWG | ||
| R100F24 | 1000mm | 215/220 | 136mm | 100mm | 110.0 | 150.2 | 60.0 | 16.72 | - | DWG | ||
| R100F25 | 1000mm | 220/225 | 136mm | 100mm | 110.0 | 154.5 | 60.0 | 16.72 | - | DWG | ||
| R100F26 | 1000mm | 225/230 | 136mm | 100mm | 110.0 | 158.8 | 45.0 | 16.72 | - | DWG | ||
| R100F27 | 1000mm | 230/235 | 136mm | 100mm | 110.0 | 163.1 | 45.0 | 17.76 | - | DWG | ||
| R100F28 | 1000mm | 235/240 | 136mm | 100mm | 110.0 | 167.4 | 45.0 | 17.76 | - | DWG | ||
| R100F29 | 1000mm | 240/245 | 136mm | 100mm | 110.0 | 171.7 | 45.0 | 18.81 | - | DWG | ||
| R100F30 | 1000mm | 245/250 | 136mm | 100mm | 110.0 | 176.0 | 45.0 | 18.81 | - | DWG | ||
| R100F30R | 1000mm | 250mm | 136mm | 100mm | 110.0 | 176.0 | 45.0 | 21.57 | 9.2 | DWG | ||
| R100F40R | 1000mm | 300mm | 136mm | 100mm | 110.0 | 220.0 | 45.0 | 24.70 | 13.0 | DWG | ||
| R100F10RM | 500mm | 150mm | 136mm | 100mm | 90.0 | 75.0 | 91.5 | 150.0 | 9.11 | 3.3 | DWG | |
| R100F20RM | 500mm | 200mm | 136mm | 100mm | 90.0 | 110.0 | 133.0 | 120.0 | 10.53 | 6.0 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte antitacco | B-125 | FNHX100RGBM | Rapidlock® 8 fissagi per ML | DWG | |
| Ghisa | A ponte antitacco | C-250 | FNHX100RGCM | Rapidlock® 8 fissagi per ML | DWG | |
| Ghisa | A ponte | D-400 | FNX100RGDM | Rapidlock® 8 fissagi per ML | DWG | |
| Ghisa | A ponte antitacco | D-400 | FNHX100RGDM | Rapidlock® 8 fissagi per ML | DWG | |
| Ghisa | A ponte Longitudinale | D-400 | FNLHX100RGDM | Rapidlock® 8 fissagi per ML | DWG | |
| Acciaio Zincato | A ponte Longitudinale | A-15 | GNLHX100RGA | Rapidlock® 8 fissagi per ML | DWG | |
| Acciaio Zincato | A ponte Longitudinale | C-250 | GNLHX100RGC | Rapidlock® 8 fissagi per ML | DWG | |
| Acciaio Zincato | A maglia antitacco | C-250 | GEHX100RGC | Rapidlock® 8 fissagi per ML | DWG | |
| Acciaio Zincato | A maglia antitacco | D-400 | GEHX100RGD | Rapidlock® 8 fissagi per ML | DWG | |
| Acciaio Zincato | A fessura | D-400 | GRL100ROD | Rapidlock® 8 fissagi per ML | DWG | |
| Acciaio Zincato | A fessura | D-400 | GRL100RODH150 | Rapidlock® 8 fissagi per ML | DWG | |
| Acciaio Zincato | A fessura | D-400 | GRL100RODH150E18 | Rapidlock® 8 fissagi per ML | DWG | |
| Acciaio Zincato | A fessura | D-400 | GRL100RODE18 | Rapidlock® 8 fissagi per ML | DWG | |
| Acciaio Zincato | A fessura | D-400 | GRL100RODH200 | Rapidlock® 8 fissagi per ML | DWG | |
| Acciaio Zincato | A fessura | D-400 | GRL100RODH200E18 | Rapidlock® 8 fissagi per ML | DWG | |
| Composito | A ponte Longitudinale | A-15 | PNLH100RGAM | Rapidlock® 8 fissagi per ML | DWG | |
| Composito | A ponte Longitudinale | A-15 | PNLH100RGAM GRIS | Rapidlock® 8 fissagi per ML | DWG | |
| Composito | A ponte antitacco | B-125 | PNH100RGBM | Rapidlock® 8 fissagi per ML | DWG | |
| Composito | A ponte antitacco | C-250 | PNH100RGCM | Rapidlock® 8 fissagi per ML | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AR100G | DWG | |
| Istruzioni di posa per pavimentazione selciato per classe di carico fino C250 | DWG | |
| Istruzioni di posa per pavimentazione selciato per classe di carico D400 | DWG | |
| Istruzioni di posa per pavimentazione selciato con caditoia a fessura per classe di carico fino C250 | DWG | |
| Istruzioni di posa per pavimentazione selciato con caditoia a fessura per classe di carico D400 | DWG | |
| Istruzioni di posa per pavimentazione selciato su massetto controterra in calcestruzzo per classe di carico fino C250 | DWG | |
| Istruzioni di posa per pavimentazione selciato su massetto controterra in calcestruzzo per classe di carico D400 | DWG | |
| Istruzioni di posa per pavimentazione asfalto per classe di carico fino C250 | DWG | |
| Istruzioni di posa per pavimentazione asfalto per classe di carico D400 | DWG | |
| Istruzioni di posa per pavimentazione asfalto con caditoia a fessura per classe ds carico fino C250 | DWG | |
| Istruzioni di posa per pavimentazione asfalto con caditoia a fessura per classe ds carico D400 | DWG | |
| Istruzioni di posa per pavimentazione calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione calcestruzzo con caditoia a fessura | DWG | |
| Istruzioni di posa filo marciapiapiede | DWG | |
