SELF

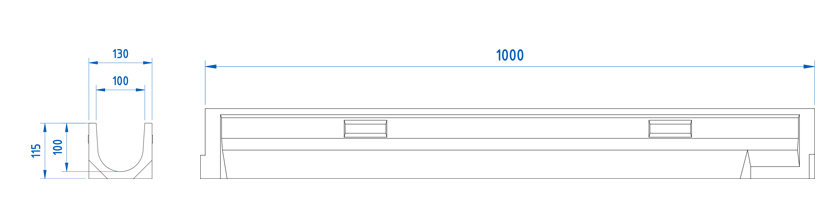

Canale in calcestruzzo polimerico tipo ULMA, modello SELF, larghezza esterna 130 mm, larghezza interna 100 mm, e altezza esterna 115 mm, per la raccolta di acque piovane, in moduli da 1ML di lunghezza, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| SELF | 1000mm | 115mm | 130mm | 100mm | 110.0 | - | 85.0 | 105.0 | 8.42 | 3.0 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | B-125 | FNX100UCBM | 2 barrette e 2 bulloni per ML | DWG | |
| Ghisa | A ponte | C-250 | FNX100UCCM | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A ponte | A-15 | GN100UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | Perforata | A-15 | GP100UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX100UCB33 | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX100UCB | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A fessura | C-250 | GR100UOC | A pressione, senza bulloni | DWG | |
| Acciaio Zincato | A fessura doppia | C-250 | GDR100UOC | A pressione, senza bulloni | DWG | |
| Inossidabile | A ponte | A-15 | IN100UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | Perforata | A-15 | IP100UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100UCAM | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100UCAM GRIS | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100UCAM BG | 2 barrette e 2 bulloni per ML | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AEURO100 | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato con caditoia a fessura | DWG | |
| Istruzioni di posa per pavimentazione in selciato su soletta in calcestruzzo armato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in asfalto su soletta in calcestruzzo armato | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo con caditoia a fessura | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo su soletta in calcestruzzo armato | DWG | |
