SELF250

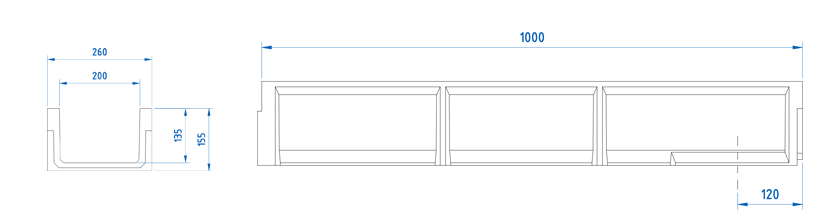

Canale di calcestruzzo polimerico tipo ULMA, modello SELF250, di larghezza esterna 260 mm, larghezza interna 200 mm, e altezza esterna 155 mm, per la raccolta di acque piovane, in moduli di 1 ML di lunghezza, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | |||||||||
SELF250 | 1000mm | 155mm | 260mm | 200mm | 200.0 | - | 260.0 | 35.0 | 22.58 | 12.6 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Ghisa | A ponte | C-250 | FNX200UCCM | 2 barrette e 2 bulloni per ML | DWG | |
Acciaio Zincato | A ponte | A-15 | GN200UCA | 2 barrette e 2 bulloni per ML | DWG | |
Acciaio Zincato | A maglia | B-125 | GEX200UCB33 | 2 barrette e 2 bulloni per ML | DWG | |
Acciaio Zincato | A maglia antitacco | B-125 | GEHX200UCB | 2 barrette e 2 bulloni per ML | DWG | |
Acciaio Zincato | A fessura | C-250 | GR200UOC | A pressione, senza bulloni | DWG | |
Acciaio Zincato | A fessura doppia | C-250 | GDR200UOC | A pressione, senza bulloni | DWG |
DETTAGLI DI POSA | ||
---|---|---|
Istruzioni di posa per pavimentazione in selciato | DWG | |
Istruzioni di posa per pavimentazione in selciato con caditoia a fessura | DWG | |
Istruzioni di posa per pavimentazione in selciato su soletta in calcestruzzo armato | DWG | |
Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
Istruzioni di posa per pavimentazione in asfalto | DWG | |
Istruzioni di posa per pavimentazione in asfalto su soletta in calcestruzzo armato | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo con caditoia a fessura | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo su soletta in calcestruzzo armato | DWG |
