SELF250K

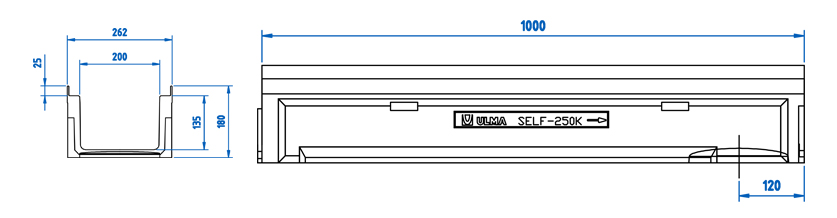

Canale di calcestruzzo polimerico tipo ULMA, modello SELF250K, di larghezza esterna 260 mm, larghezza interna 200 mm, e altezza esterna 180 mm, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, profili di acciaio zincato per la protezione laterale, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | |||||||||
SELF250K | 1000mm | 180mm | 260mm | 200mm | 160/200 | - | 260.0 | 28.0 | 27.51 | 12.6 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Ghisa | A ponte | C-250 | FNX200KCCM | 2 barrette e 2 bulloni per ML | DWG | |
Acciaio Zincato | A maglia | B-125 | GEX200KCB | 2 barrette e 2 bulloni per ML | DWG |
POZZETTI E DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del Pozzetto ASELF250K | DWG | |
Istruzioni di posa per pavimentazione in asfalto | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
Istruzioni di posa per pavimentazione in selciato | DWG | |
Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG |
