SELF300

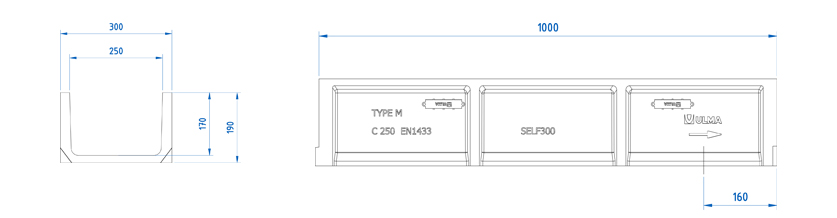

Canale di calcestruzzo polimerico tipo ULMA, modello SELF300, di larghezza esterna 300 mm, larghezza interna 250 mm, e altezza esterna 190 mm, per la raccolta di acque piovane, in moduli di 1 ML di lunghezza, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | |||||||||
SELF300 | 1000mm | 190mm | 300mm | 250mm | 200.0 | - | 407.0 | 35.0 | 26.16 | 22.5 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Ghisa | A ponte | B-125 | FNX250UCBM | 2 barrette e 2 bulloni per ML | DWG | |
Ghisa | A ponte | C-250 | FNX250UCCM | 2 barrette e 2 bulloni per ML | DWG | |
Acciaio Zincato | A maglia | B-125 | GEX250UCB | 2 barrette e 2 bulloni per ML | DWG |
POZZETTI E DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del Pozzetto AU250S+A250I+A250B | DWG | |
Scheda tecnicha del Pozzetto AU250S+A250B | DWG | |
Scheda tecnicha del Pozzetto AU250 | DWG | |
Istruzioni di posa per pavimentazione in selciato | DWG | |
Istruzioni di posa per pavimentazione in selciato con caditoia a fessura | DWG | |
Istruzioni di posa per pavimentazione in selciato su soletta in calcestruzzo armato | DWG | |
Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
Istruzioni di posa per pavimentazione in asfalto | DWG | |
Istruzioni di posa per pavimentazione in asfalto su soletta in calcestruzzo armato | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo con caditoia a fessura | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo su soletta in calcestruzzo armato | DWG |
