U100K

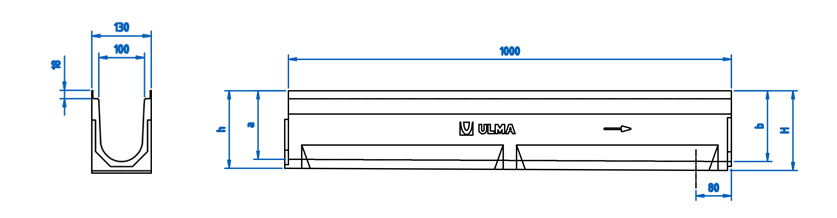

Canale di calcestruzzo polimerico tipo ULMA, modello U100K, di larghezza esterna 130 mm, larghezza interna 100 mm, con possibilità di pendenza incorporata dello 0,5% o pendenza a gradoni, con altezze esterne disponibili tra 150 mm e 250 mm per una pendenza incorporata dello 0,5% e tra 150 mm e 300 mm per una pendenza a cascata, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, profili di acciaio zincato di protezione laterale, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| U100K00R | 1000mm | 150mm | 130mm | 100mm | 110.0 | - | 97.0 | 90.0 | 14.09 | 3.5 | DWG | |
| U100K01 | 1000mm | 130mm | 100mm | - | - | 101.0 | 90.0 | 14.89 | - | DWG | ||
| U100K02 | 1000mm | 130mm | 100mm | - | - | 106.0 | 90.0 | 15.22 | - | DWG | ||
| U100K03 | 1000mm | 130mm | 100mm | - | - | 111.0 | 78.0 | 15.88 | - | DWG | ||
| U100K04 | 1000mm | 130mm | 100mm | - | - | 116.0 | 78.0 | 15.69 | - | DWG | ||
| U100K05 | 1000mm | 130mm | 100mm | - | - | 120.0 | 78.0 | 16.16 | - | DWG | ||
| U100K05R | 1000mm | 175mm | 130mm | 100mm | 110.0 | - | 120.0 | 78.0 | 16.42 | 5.0 | DWG | |
| U100K06 | 1000mm | 130mm | 100mm | - | - | 125.0 | 65.0 | 16.61 | - | DWG | ||
| U100K07 | 1000mm | 130mm | 100mm | - | - | 130.0 | 65.0 | 17.03 | - | DWG | ||
| U100K08 | 1000mm | 130mm | 100mm | - | - | 135.0 | 65.0 | 17.81 | - | DWG | ||
| U100K09 | 1000mm | 130mm | 100mm | - | - | 140.0 | 65.0 | 18.11 | - | DWG | ||
| U100K10 | 1000mm | 130mm | 100mm | - | - | 145.0 | 65.0 | 17.95 | - | DWG | ||
| U100K10R | 1000mm | 200mm | 130mm | 100mm | 110.0 | 110.0 | 145.0 | 65.0 | 18.01 | 6.7 | DWG | |
| U100K11 | 1000mm | 130mm | 100mm | - | - | 150.0 | 65.0 | 18.58 | - | DWG | ||
| U100K12 | 1000mm | 130mm | 100mm | - | - | 155.0 | 65.0 | 18.82 | - | DWG | ||
| U100K13 | 1000mm | 130mm | 100mm | - | - | 159.0 | 65.0 | 18.96 | - | DWG | ||
| U100K14 | 1000mm | 130mm | 100mm | - | - | 164.0 | 65.0 | 19.31 | - | DWG | ||
| U100K15 | 1000mm | 130mm | 100mm | - | - | 169.0 | 65.0 | 19.84 | - | DWG | ||
| U100K15R | 1000mm | 225mm | 130mm | 100mm | 110.0 | 110.0 | 169.0 | 65.0 | 19.84 | 8.5 | DWG | |
| U100K16 | 1000mm | 130mm | 100mm | - | - | 174.0 | 65.0 | 19.99 | - | DWG | ||
| U100K17 | 1000mm | 130mm | 100mm | - | - | 178.0 | 65.0 | 20.63 | - | DWG | ||
| U100K18 | 1000mm | 130mm | 100mm | - | - | 183.0 | 52.0 | 21.12 | - | DWG | ||
| U100K19 | 1000mm | 130mm | 100mm | - | - | 188.0 | 52.0 | 21.35 | - | DWG | ||
| U100K20 | 1000mm | 130mm | 100mm | - | - | 193.0 | 52.0 | 22.10 | - | DWG | ||
| U100K20R | 1000mm | 250mm | 130mm | 100mm | 110.0 | 110.0 | 193.0 | 52.0 | 22.32 | 10.5 | DWG | |
| U100K25R | 1000mm | 275mm | 130mm | 100mm | 110.0 | 110.0 | 240.0 | 52.0 | 23.07 | 12.6 | DWG | |
| U100K30R | 1000mm | 300mm | 130mm | 100mm | 110.0 | 110.0 | 288.0 | 52.0 | 26.14 | 14.9 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | B-125 | FNX100KCBM | 2 barrette e 2 bulloni per ML | DWG | |
| Ghisa | A ponte | C-250 | FNX100KCCM | 2 barrette e 2 bulloni per ML | DWG | |
| Ghisa | A ponte antitacco | C-250 | FNHX100KCCM | 2 barrette e 2 bulloni per ML | DWG | |
| Ghisa Inossidabile | A ponte | C-250 | FIN100KCDM | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | Perforata | A-15 | GP100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A ponte | A-15 | GN100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX100KCB | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX100KCB | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | A ponte | A-15 | IN100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | Perforata | A-15 | IP100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte antitacco | A-15 | PNH100KCAM | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte antitacco | A-15 | PNH100KCAM-GRIS | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100KCAM | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100KCAM-GRIS | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A maglia | B-125 | PE100KCBM | 2 barrette e 2 bulloni per ML | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AK100 | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa filo marciapiapiede | DWG | |
