U150

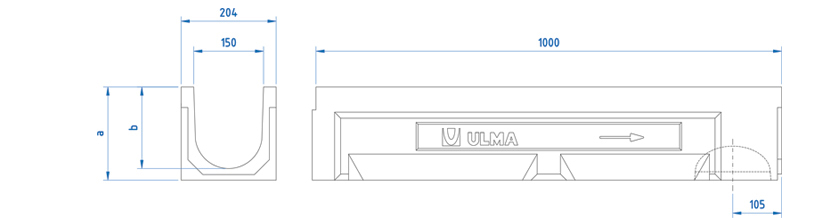

Canale di calcestruzzo polimerico tipo ULMA, modello U150, di larghezza esterna 204 mm, larghezza interna 150 mm e con altezze esterne disponibili tra 200 mm e 300 mm, con possibilità di installazione con pendenza a gradoni, per la raccolta di acque piovane, in moduli di 1 ML di lunghezza, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| U150.00R | 1000mm | 200mm | 204mm | 150mm | 160.0 | 110.0 | 230.0 | 45.0 | 25.50 | 11.8 | DWG | |
| U150.10R | 1000mm | 250mm | 204mm | 150mm | 160.0 | 110.0 | 305.0 | 36.0 | 31.38 | 18.1 | DWG | |
| U150.20R | 1000mm | 300mm | 204mm | 150mm | 160.0 | 110.0 | 380.0 | 27.0 | 36.09 | 25.3 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | B-125 | FNX150UCBM | 2 barrette e 2 bulloni per ML | DWG | |
| Ghisa | A ponte | C-250 | FNX150UCCM | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A ponte | A-15 | GN150UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | Perforata | A-15 | GP150UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX150UCB33 | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX150UCB | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A fessura | C-250 | GR150UOC | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A fessura doppia | C-250 | GDR150UOC | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | Perforata | A-15 | IP150UCA | 2 barrette e 2 bulloni per ML | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AU150S+A150I+A150B | DWG | |
| Scheda tecnicha del Pozzetto AU150S+A150B | DWG | |
| Scheda tecnicha del Pozzetto AU150 | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato con caditoia a fessura | DWG | |
| Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo con caditoia a fessura | DWG | |
| Istruzioni di posa filo marciapiapiede | DWG | |
