U150K

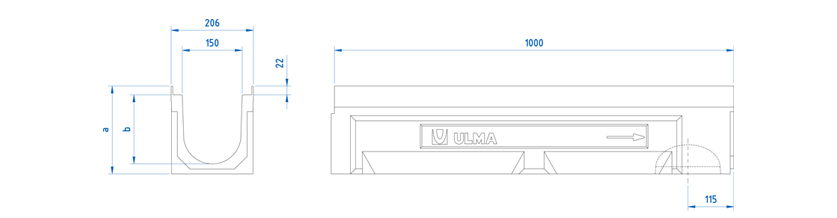

Canale di calcestruzzo polimerico tipo ULMA, modello U150K, di larghezza esterna 204 mm, larghezza interna 150 mm, con possibilità di pendenza a gradoni, e con altezze esterne disponibili tra 220 mm e 320 mm, per la raccolta delle acque pluviali, in moduli di 1 ML di lunghezza, profili di acciaio zincato di protezione laterale, barretta di fissaggio e viti corrispondenti.
* Disponibile anche con profilo inossidabile.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| U150K00R | 1000mm | 220mm | 204mm | 150mm | 160mm | 110mm | 230.0 | 45.0 | 28.46 | 11.81 | DWG | |
| U150K10R | 1000mm | 270mm | 204mm | 150mm | 160mm | 110mm | 305.0 | 36.0 | 35.15 | 18.10 | DWG | |
| U150K20R | 1000mm | 320mm | 204mm | 150mm | 160mm | - | 380.0 | 27.0 | 38.63 | 25.27 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | C-250 | FNX150KCCM | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | Perforata | A-15 | GP150KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX150KCB | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX150KCB | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | Perforata | A-15 | IP150KCA | 2 barrette e 2 bulloni per ML | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AK150S+A150I+A150B | DWG | |
| Scheda tecnicha del Pozzetto AK150S+A150B | DWG | |
| Scheda tecnicha del Pozzetto AK150 | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa filo marciapiapiede | DWG | |
