U300K

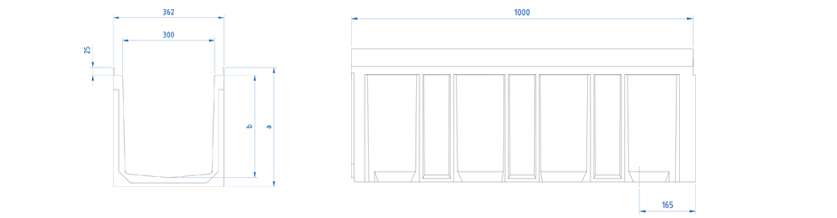

Canale di calcestruzzo polimerico tipo ULMA, modello U300K, di larghezza esterna 362 mm, larghezza interna 300 mm, con posibilitá di pendenza a gradoni e con altezza esterna tra 390 mm e 490 mm, per la raccolta delle acque pluviali, in moduli di 1 ML di lunghezza, profili di acciaio zincato di protezione laterale, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Esterno | Interno | Vert. | Orizz. | |||||||||
U300K00R | 1000mm | 390mm | 362mm | 300mm | 200 | - | 975 | 15 | 61.78 | 75.9 | DWG | |
U300K10R | 1000mm | 440mm | 362mm | 300mm | 200 | - | 1110 | 10 | 70.21 | 94.2 | DWG | |
U300K20R | 1000mm | 490mm | 362mm | 300mm | 200 | - | 1250 | 10 | 75.73 | 113.9 | DWG |
Opzioni di griglia
Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
---|---|---|---|---|---|---|
Ghisa | A ponte | C-250 | FNX300KCCM | 2 barrette e 2 bulloni per ML | DWG | |
Acciaio Zincato | A maglia | B-125 | GEX300KCB | 2 barrette e 2 bulloni per ML | DWG |
POZZETTI E DETTAGLI DI POSA | ||
---|---|---|
Scheda tecnicha del Pozzetto AK300 | DWG | |
Scheda tecnicha del Pozzetto AK300S+A300I+A300B | DWG | |
Scheda tecnicha del Pozzetto AK300S+A300B | DWG | |
Istruzioni di posa per pavimentazione in selciato | DWG | |
Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
Istruzioni di posa per pavimentazione in asfalto | DWG | |
Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
Istruzioni di posa filo marciapiapiede | DWG |
