HYDROKIT

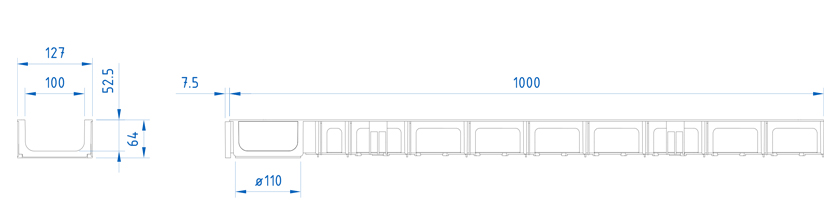

ML completo composto da 1 Unità di canale in composito tipo ULMA, per la raccolta delle acque piovane, modello HYDROKITH65, larghezza esterna 130mm, larghezza interna 100mm e altezza esterna 65mm.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| HYDROKITH65 | 1000mm | 65mm | 130mm | 100mm | 90-110 | Conessione a 90º | 51 | 120.0 | 1.4 | 1.31 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Acciaio Zincato | A ponte | A-15 | GN100UOA | a pressione o clip | DWG | |
| Acciaio Zincato | A ponte | A-15 | GR100UOAH25 | posata | DWG | |
| Inossidabile | A ponte | A-15 | IN100UCA | a pressione o clip | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100UCAM | a pressione o clip | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100UCAM-GRIS | a pressione o clip | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100UCAM BG | a pressione o clip | DWG | |
| DETTAGLI DI POSA | ||
|---|---|---|
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in asfalto con caditoia a fessura | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo con caditoia a fessura | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato con caditoia a fessura | DWG | |
